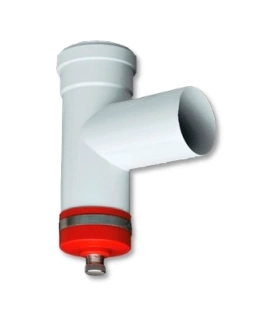

T-образное соединение П/П/М D 80 Ferroli
T-образное соединение П/П/М D 80 Ferroli для систем отопления и водоснабжения
Тройник Ferroli - это фитинг для создания разветвлений в инженерных коммуникациях. Он предназначен для монтажа трубопроводов, транспортирующих холодную и горячую воду, а также теплоноситель в системах отопления. Модель с артикулом D 80 обеспечивает надежное и долговечное соединение.
Ключевые технические параметры
Основные характеристики, которые определяют сферу применения и производительность фитинга:
- Номинальный диаметр (DN): 80 мм. Габарит идеально подходит для магистральных разводок.
- Материалы соединения: Полипропилен (ПП) / Полипропилен (ПП) / Металлическая резьба (М). Одна сторона оснащена внутренней резьбой для перехода на стальные коммуникации.
- Тип резьбы: Внутренняя цилиндрическая (G), что обеспечивает герметичность при использовании уплотнителей.
Дополнительные характеристики и конструкция
Второстепенные, но важные для монтажа и эксплуатации параметры:
- Материал корпуса: Стабилизированный полипропилен PPRC (тип 3), армированный стекловолокном для минимального теплового расширения.
- Цвет: Классический белый, подходит для любых технических помещений.
- Конструкция: Равнопроходная Т-образная форма. Зона пайки имеет удлиненную муфту с контрольными метками для точного позиционирования трубы.
Условия безопасной эксплуатации
Тройник рассчитан на продолжительную работу в строго определенных условиях:
- Рабочая температура: до +95°C в системах отопления и ГВС.
- Рабочее давление (PN): до 20 бар (2 МПа) при температуре +20°C.
- Срок службы: 50 лет при соблюдении температурно-давленческого режима.
Сертификация и стандарты качества
Продукция соответствует международным и российским нормативам, что подтверждает ее безопасность:
- Соответствует ГОСТ Р 52134-2003 на трубы и фитинги из термопластов.
- Имеет маркировку CE, подтверждающую соответствие директивам ЕС.
- Сырье сертифицировано, изделие химически инертно и не влияет на качество транспортируемой среды.
Совместимость и требования к монтажу
Фитинг универсален и совместим с широким спектром систем:
- Совместимые трубы: Полипропиленовые трубы PPR 80 мм любого производителя, соответствующие стандарту PN20.
- Тип соединения: Для полипропиленовых отводов - неразъемное, методом термополифузии (полифузная сварка). Для металлического выхода - разъемное резьбовое соединение.
- Требования к инструменту: Для монтажа необходим аппарат для сварки полипропиленовых труб с насадкой на 80 мм.
Итог: техническая пригодность и область применения
T-образное соединение Ferroli D 80 - это профессиональное решение для создания ответвлений в магистральных трубопроводах. Его ключевые преимущества - стойкость к гидроударам и перепадам температур, точная геометрия, исключающая перекосы при пайке, и универсальность за счет комбинации сварного и резьбового соединения. Фитинг оптимален для монтажа систем отопления в многоквартирных домах, котельных и разводки горячего водоснабжения на промышленных объектах.
При монтаже систем отопления и водоснабжения правильный выбор и установка фитингов критически важны для долговечности и надежности. Вот что я рекомендую, основываясь на своем опыте.
Всегда проверяйте соответствие диаметров и материалов перед пайкой. Данное T-образное соединение D 80 предназначено для полипропиленовых труб. Убедитесь, что свариваемые трубы также являются полипропиленовыми и имеют внешний диаметр 80 мм. Несоответствие материала даже на маркировке «ПП-Р» и «ПП-РСТ» может привести к непрочному соединению и последующей протечке.
Тщательно готовьте поверхности. Зачистите внешнюю поверхность трубы и внутреннюю поверхность фитинга специальным труборезом для полипропилена и зачистным устройством. Малейшая грязь, влага или жир нарушат процесс диффузии материала при пайке. После зачистки избегайте прикосновений к подготовленным концам.
Строго соблюдайте время и температуру пайки. Для трубы диаметром 80 мм время нагрева на паяльнике составляет примерно 40-50 секунд, а время фиксации и охлаждения - не менее 10 минут. Используйте паяльник с соответствующей насадкой-гильзой. Недогрев не обеспечит надежное соединение, а перегрев деформирует внутренний проход, создав сопротивление потоку теплоносителя.
Учитывайте направление потоков при проектировании. Это T-образное соединение часто используется для врезки в магистраль или создания ответвлений. Продумайте гидравлику узла заранее. Устанавливайте его так, чтобы ответвление не создавало ненужного турбулентного потока и гидравлического сопротивления в основной линии, особенно в системах с принудительной циркуляцией.
Обеспечьте неподвижность узла во время остывания. После соединения деталей ни в коем случае не проворачивайте и не смещайте их. Закрепите узел на кронштейнах или поставьте распорки до полного остывания полипропилена. Нарушение этого правила - самая частая причина «холодных течей».
Помните о линейном расширении. Полипропилен сильно расширяется при нагреве. При монтаже длинных участков с такими фитингами большого диаметра обязательно предусматривайте компенсационные петли или сильфонные компенсаторы. Жесткая фиксация соединения в двух точках без возможности смещения приведет к сильным напряжениям в местах пайки.
Используйте только качественный инструмент. Пайка полипропиленовых труб диаметром 80 мм требует мощного профессионального паяльника (минимум 2000 Вт) с точной терморегулировкой и идеально чистыми насадками. Экономия на инструменте для такого ответственного соединения недопустима.
Алексей Ткачев
Инженер-теплотехник. Опыт работы - 12 лет. Смонтировал более 500 систем отопления. Сертифицированный специалист по оборудованию Baxi и Vaillant.
