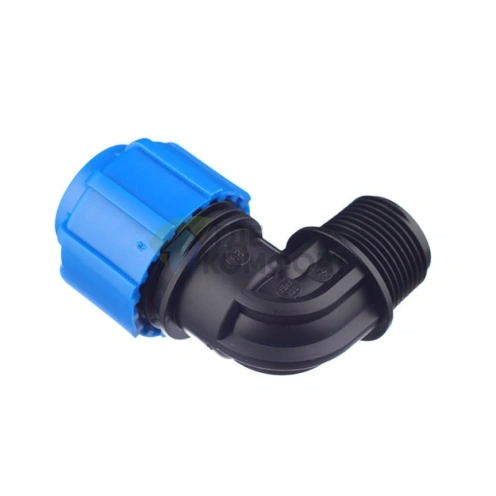

Уголок с наружной резьбой 20x3/4 ПНД Политэк
Уголок с наружной резьбой 20x3/4 ПНД Политэк: технический анализ
Данный фитинг — ключевой элемент для создания разветвлений и поворотов в напорных системах холодного водоснабжения. Он позволяет выполнить плавный переход от полиэтиленовой трубы диаметром 20 мм к резьбовому соединению 3/4 дюйма, что критически важно для интеграции с сантехническим оборудованием.
Конструкция и инженерная надежность
Корпус изделия представляет собой цельнолитую конструкцию из полиэтилена низкого давления (ПНД) марки Политэк. Такое исполнение исключает риск протечек в местах стыковки элементов самого фитинга. Конструкция оптимизирована для работы под давлением.
Ключевые узлы и принцип соединения
Уголок оснащен двумя типами подключения:

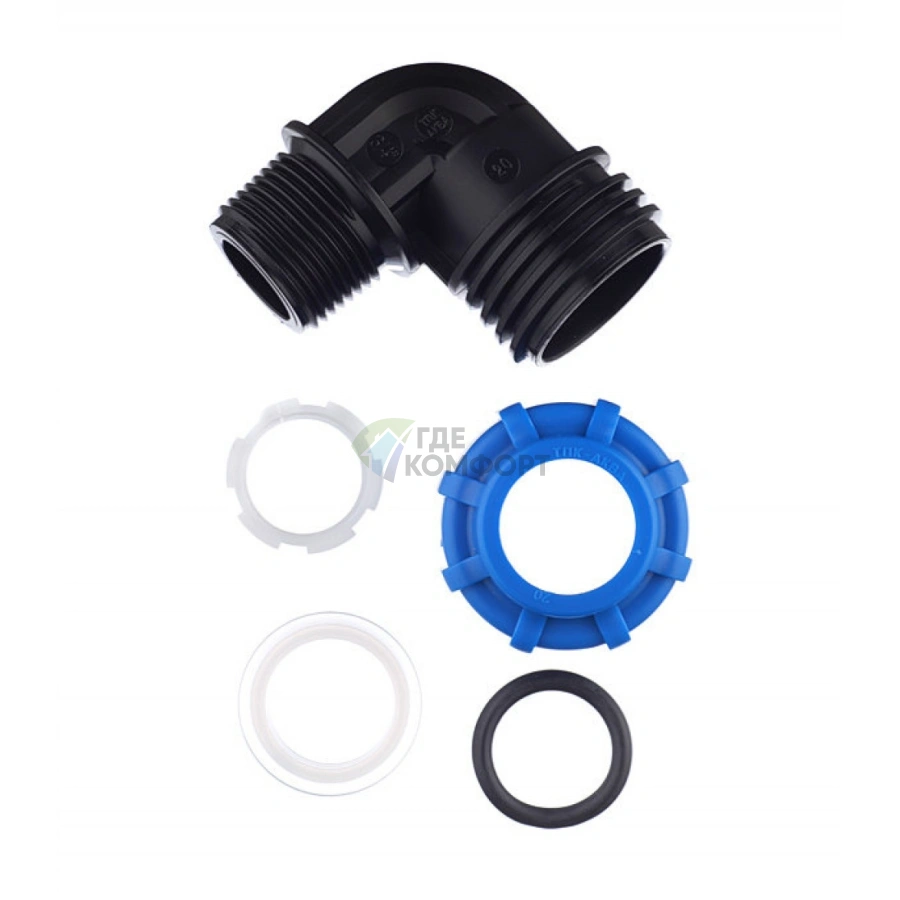

- С одной стороны — цанговый обжим для трубы ПНД 20 мм. Соединение обеспечивается разборной обжимной муфтой с резиновым уплотнительным кольцом, что гарантирует герметичность и позволяет при необходимости демонтировать узел.
- С другой стороны — наружная резьба 3/4" (G 3/4). Резьба нарезана на прочном полимерном патрубке и предназначена для подключения к смесителям, счетчикам, фильтрам или другим фитингам с внутренней резьбой. Для уплотнения требуется фум-лента или лён.
Материалы исполнения и ресурсные показатели
Использование сертифицированного ПНД обеспечивает ряд эксплуатационных преимуществ:
- Химическая инертность. Материал не подвержен коррозии и не влияет на вкус и качество питьевой воды.
- Механическая прочность и стойкость к гидроударам. Номинальное рабочее давление — 10 бар, испытательное — 16 бар.
- Длительный срок службы в системах ХВС, превышающий 50 лет при соблюдении условий эксплуатации.
- Морозоустойчивость: сохраняет эластичность и герметичность при отрицательных температурах.
Техническое резюме и преимущества для монтажа
Данный уголок — это надежное и долговечное решение для поворота трубопровода с одновременным переходом на резьбовое соединение. Его монтаж не требует специального инструмента для сварки (пайки), достаточно гаечных ключей для затяжки обжимной гайки. Это существенно экономит время при сборке и ремонте инженерных систем.
Рекомендации по монтажу и эксплуатации
- Перед сборкой убедитесь в чистоте трубы и отсутствии заусенцев.
- При вкручивании в ответную часть с внутренней резьбой используйте уплотнительный материал для создания герметичного соединения.
- Не превышайте рекомендованное рабочее давление и температурный режим (до +40°C).
