Уголок 3/4 ВВ (латунный) TIM (ТИМ)
Уголок 3/4 ВВ TIM: сравнение характеристик

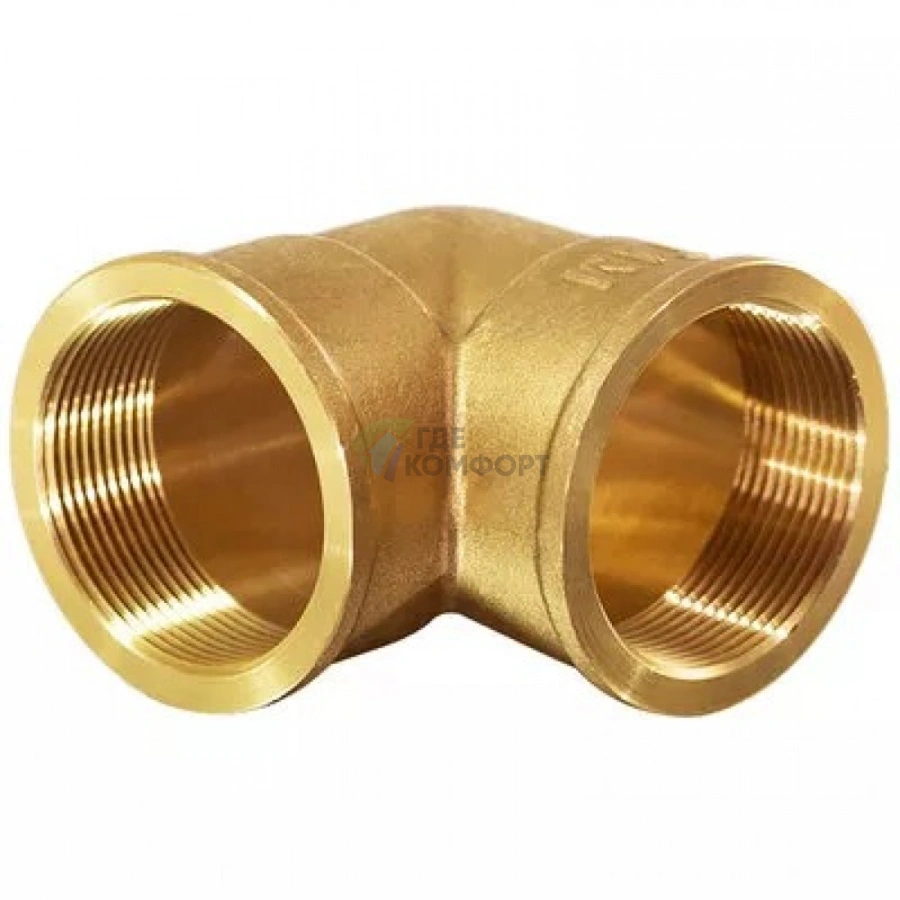

Латунный уголок 3/4" внешняя/внутренняя резьба от бренда TIM — это фитинг для создания перпендикулярных ответвлений в трубопроводных системах водоснабжения, отопления и сжатого воздуха. Модель занимает ключевое место в линейке соединительных элементов для перехода с наружной (ВР) на внутреннюю (ВР) резьбу.
Основные технические параметры
| Параметр | Значение |
| Тип резьбы | ВР (Внутренняя) / ВР (Внешняя) |
| Номинальный диаметр (DN) | 3/4" (20 мм) |
| Номинальное давление (PN) | 16 бар |
| Рабочая среда | Вода, пар, воздух, инертные газы |
| Материал корпуса | Латунь CW614N |
| Тип соединения | Резьбовое |
| Рабочая температура | до +110 °C |
| Стандарт резьбы | Дюймовая (G) |
| Вес изделия | ~ 0.12 кг |
| Покрытие | Хромированное (декор) или без покрытия |
Анализ ключевых параметров
Три главные характеристики, которые определяют надежность и сферу применения этого фитинга:
- Номинальное давление PN 16: параметр указывает на способность арматуры стабильно работать под давлением 16 бар. Это стандарт для большинства бытовых и многих коммерческих систем отопления и водоснабжения.
- Материал CW614N: это латунь с нормированным содержанием свинца, что обеспечивает отличную обрабатываемость на станках и высокую коррозионную стойкость. Материал не ржавеет и гарантирует долгий срок службы соединения.
- Температурный диапазон: возможность работы с теплоносителем до +110 °C делает уголок совместимым с системами центрального и автономного отопления.
Сравнение с классом резьбовых фитингов
В сегменте латунных резьбовых уголков модель 3/4 ВВ TIM демонстрирует оптимальный баланс. По сравнению с бюджетными аналогами, здесь используется нормированная латунь, а не вторичный сплав, что критично для отсутствия трещин при монтаже. Резьба нарезана четко, что обеспечивает герметичность без чрезмерного усилия и использования избытка уплотнителя.
По массе и толщине стенки изделие соответствует классу прочности для заявленного давления, что выделяет его на фоне более легковесных вариантов.
Влияние параметров на практический результат
Каждая характеристика напрямую влияет на монтаж и эксплуатацию:
- Резьба ВР/ВР: позволяет подключить трубу с наружной резьбой к прибору или другому фитингу с внутренней резьбой, создавая аккуратное угловое соединение. Это экономит время и пространство.
- Коррозионная стойкость латуни: обеспечивает стабильность соединения на всем сроке службы трубопровода, исключая появление протечек из-за разрушения материала фитинга.
- Точность изготовления: минимальные допуски в размерах резьбы гарантируют герметичный стык с применением стандартных уплотнительных материалов (лента, нить, паста).
Технический вывод: для каких задач подходит уголок 3/4 ВВ
Данный латунный уголок оптимален для монтажа ответственных участков систем, где важна надежность и долговечность. Он подходит для:
- Подключения радиаторов отопления и полотенцесушителей.
- Обвязки котлового оборудования и коллекторов.
- Монтажа узлов ввода воды и фильтров грубой очистки.
- Создания воздушных и газовых магистралей низкого давления.
Итог: уголок 3/4 ВВ от TIM — это проверенное решение для создания перпендикулярных резьбовых соединений. Его параметры соответствуют требованиям современных инженерных систем, а использование качественной латуни делает его выбором для проектов, где на первом месте стоит надежность, а не только цена.
