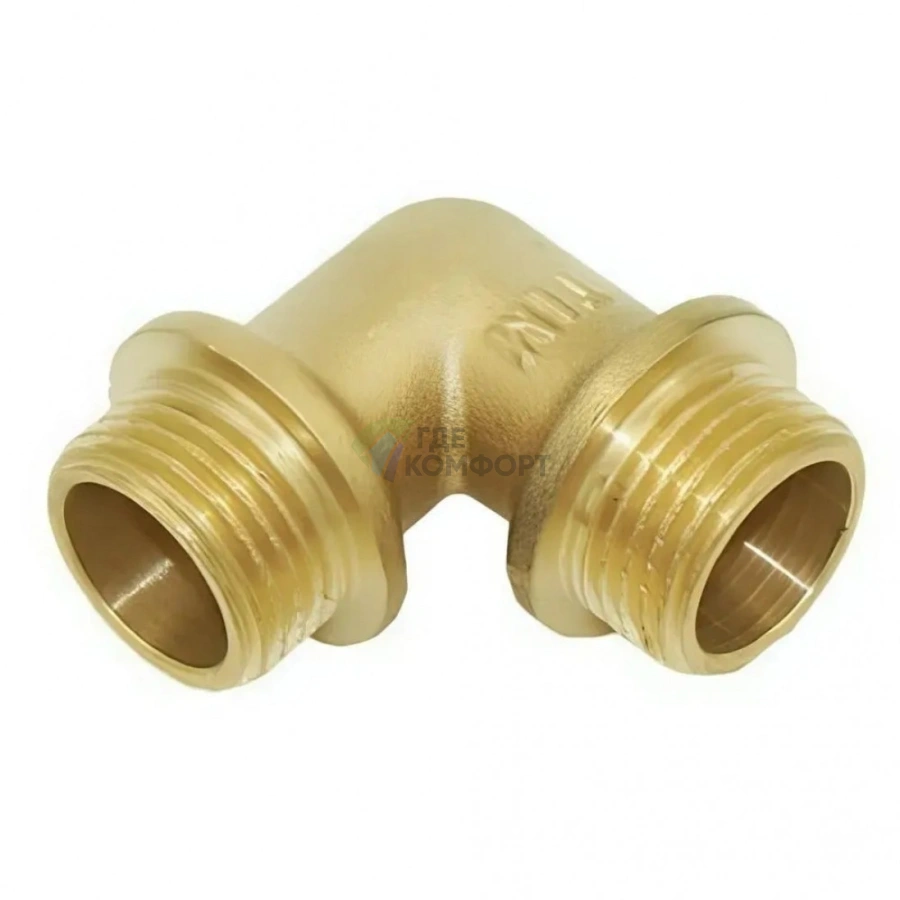

Уголок 3/4 НН (латунный) TIM (ТИМ)
Уголок 3/4 НН (наружная/наружная резьба) латунный TIM для монтажа трубопроводов
Латунный уголок 3/4" TIM — это фитинг для создания разветвлений и поворотов под углом 90° в системах водоснабжения и отопления. Элемент предназначен для надежного перехода между трубными секциями в условиях ограниченного пространства, обеспечивая долговечное и герметичное соединение.
Ключевые технические параметры
Основные характеристики, определяющие область применения и надежность фитинга:
- Тип резьбы и размер: Наружная резьба (НН) с обеих сторон, диаметр 3/4 дюйма (примерно 20 мм по условному проходу ДУ).
- Рабочая среда и давление: Предназначен для воды и других неагрессивных сред. Максимальное рабочее давление — 16 бар (1,6 МПа), что соответствует требованиям большинства бытовых и коммерческих систем.
- Материал корпуса: Латунь марки CW617N. Этот сплав устойчив к коррозии и отложению накипи, что гарантирует долгий срок службы без снижения пропускной способности.
- Тип соединения: Резьбовое. Позволяет производить многократный монтаж и демонтаж без потери герметичности при использовании уплотнительных материалов (лента, нить, паста).
Дополнительные характеристики и конструктивные особенности
- Вес изделия: около 110-120 грамм, что говорит о массивности стенок и надежности.
- Поверхность: хромированное покрытие (никель-хром). Оно не только придает эстетичный вид, но и защищает от механических повреждений и царапин.
- Форма: классический прямой угол 90° с четко выраженными гранями под гаечный ключ для удобного затягивания.
Условия эксплуатации и требования
Фитинг рассчитан на продолжительную работу в строго определенных условиях:
- Температурный режим: От -20°C до +120°C. Это позволяет использовать уголок как в системах холодного водоснабжения, так и в контурах отопления.
- Требования к монтажу: Для обеспечения герметичности резьбовое соединение должно быть уплотнено с помощью фум-ленты, льняной нити с пастой или анаэробного герметика. Рекомендуется затягивать с усилием, не превышающим стандартный динамометрический момент для данного диаметра.
Совместимость и применение
Уголок 3/4 НН обеспечивает совместимость с широким спектром оборудования и применяется для решения различных сантехнических задач:
- Подключение сантехприборов: Идеален для присоединения смесителей, водонагревателей (бойлеров), фильтров для воды, счетчиков и другой арматуры к стальным, латунным или пластиковым трубопроводам с соответствующей внутренней резьбой.
- Монтаж трубных разводок: Используется для создания поворотов магистрали, обхода препятствий и организации отводов в системах ХВС, ГВС и отопления.
- Совместимость с трубами: Работает в паре с трубами, имеющими внутреннюю резьбу 3/4" (ВР), или через другие переходные фитинги.
Надежность и стандарты
Изделие производится в соответствии с современными стандартами качества. Латунный сплав и технология хромирования обеспечивают стойкость к гидроударам и перепадам температур. Фитинг подходит для скрытого и открытого монтажа, сохраняя свои свойства на протяжении всего срока эксплуатации.
Латунный уголок TIM 3/4 НН — это проверенное решение для профессионального и самостоятельного сантехмонтажа, где важна надежность каждого соединения, долговечность и простота установки.
