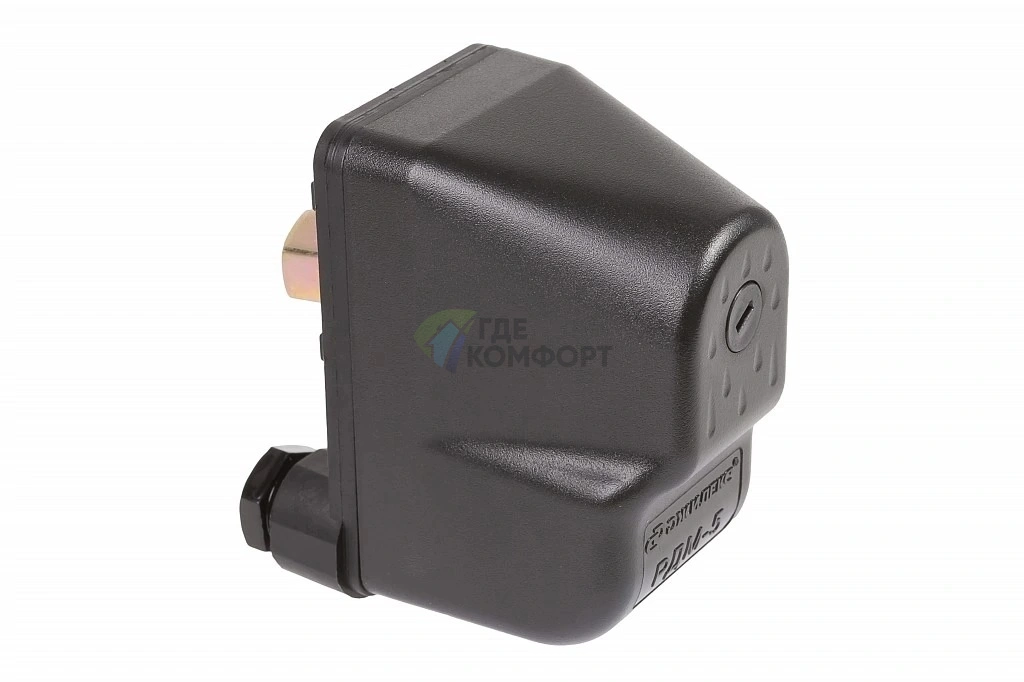

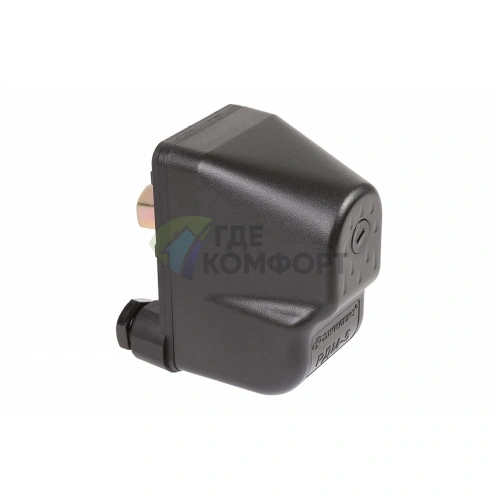

Реле давления Джилекс РДМ-5
Реле давления Джилекс РДМ-5 – автоматика для систем водоснабжения
Данное реле предназначено для автоматического управления работой электронасоса в системах индивидуального водоснабжения. Устройство класса стандартной автоматики обеспечивает поддержание стабильного давления в водопроводе, защищает насос от частых включений и работы всухую.
Конструкция и ключевые узлы управления

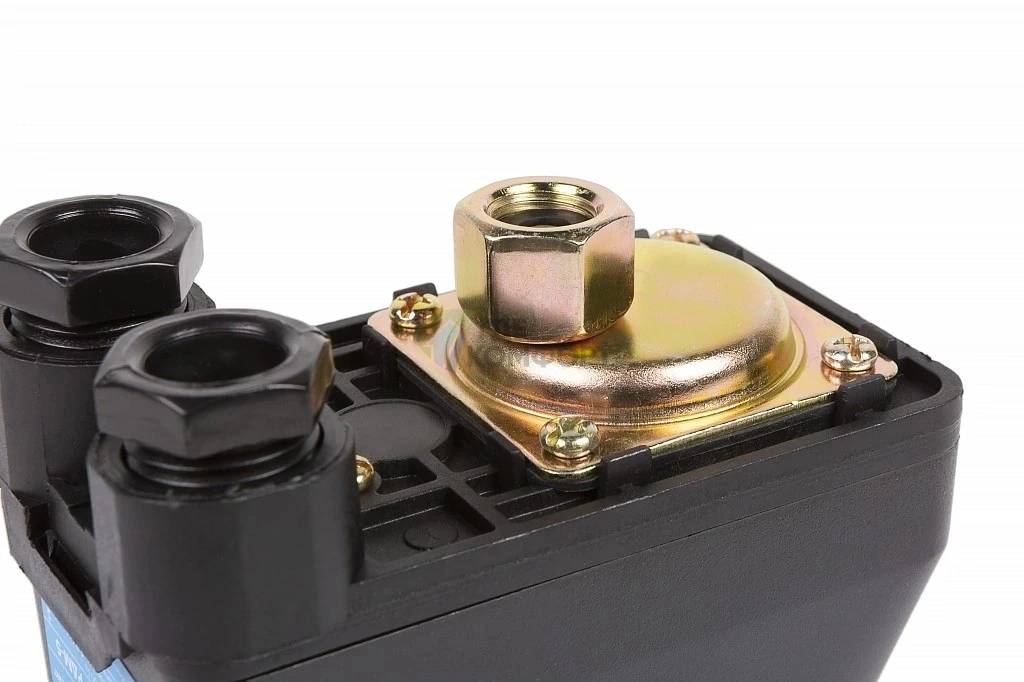

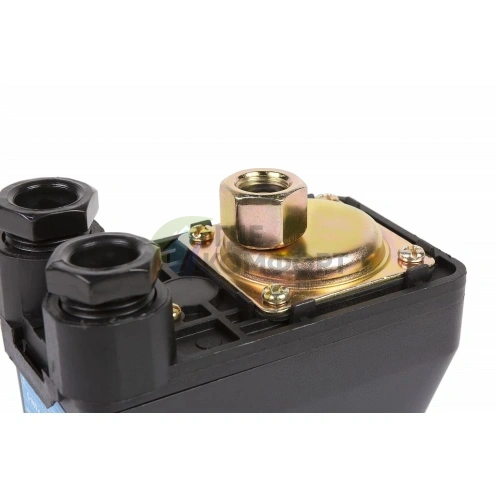

Основой прибора служит прочная мембрана из специальной резины, которая реагирует на изменения давления в системе. Сигнал передается на контактную группу через механизм регулируемых пружин. Корпус выполнен из ударопрочного пластика, а резьбовые порты – из коррозионностойкой латуни, что гарантирует долгий срок службы даже в условиях высокой влажности.
- Две независимые пружины для точной настройки порогов срабатывания (включения и выключения насоса).
- Встроенная защита от работы без воды («сухого хода») предотвращает перегрев и поломку двигателя насоса.
- Электрическая часть рассчитана на прямое подключение к сети 220 В.
Производительность и рабочие параметры
Реле давления Джилекс РДМ-5 позволяет гибко настраивать систему под ваши нужды. Заводские настройки обычно установлены на включение насоса при 1.4 бар и выключение при 2.8 бар. Вы можете самостоятельно отрегулировать диапазон в пределах от 1.0 до 4.5 атмосфер.
Максимальный коммутируемый ток составляет 10А (16А), что позволяет управлять большинством бытовых погружных и поверхностных насосов мощностью до 1.5 кВт. Устройство работает от стандартной сети переменного тока 220-230 В, 50 Гц.
Совместимость и условия эксплуатации
Автоматика РДМ-5 совместима с мембранными гидроаккумуляторами (баками) любого объема. Для корректной работы требуется установка в сухом, отапливаемом помещении. Реле рассчитано на работу с чистой, неагрессивной водой без механических примесей.
- Подходит для систем с поверхностными, скважинными и колодезными насосами.
- Требует установки в разрыв водопроводной магистрали после гидроаккумулятора.
- Рекомендуется использовать вместе с манометром для визуального контроля давления.
Надежность и гарантия
Устройство соответствует требованиям электробезопасности. Корпус имеет степень защиты IP44, что обеспечивает защиту от брызг и пыли. Ресурс механической части рассчитан на десятки тысяч циклов включения-выключения. На реле давления Джилекс РДМ-5 предоставляется официальная гарантия производителя.
Технические характеристики реле РДМ-5
- Диапазон регулировки давления: 1.0 – 4.5 бар
- Заводские настройки (Pвкл / Pвыкл): 1.4 ±0.2 бар / 2.8 ±0.2 бар
- Максимальный ток нагрузки: 10(16) А
- Напряжение питания: 220-230 В, 50 Гц
- Степень защиты корпуса: IP44
- Диаметр присоединительной резьбы: 1/4" (G1/4")
- Температура рабочей среды (воды): от 0°C до +40°C
