MONOLIT VENTIL
Специально для нижнего подключения разработано конструктивное исполнение алюминиевых и биметаллических радиаторов. Такое исполнение имеет обозначение VENTIL. В зависимости от выбранной модели после сборки радиатор сохраняет ее теплотехнические и эксплуатационные характеристики. При разработке проекта системы отопления необходимо учесть гидравлические особенности узла нижнего подключения и термостатического клапана согласно оговоренной комплектации.

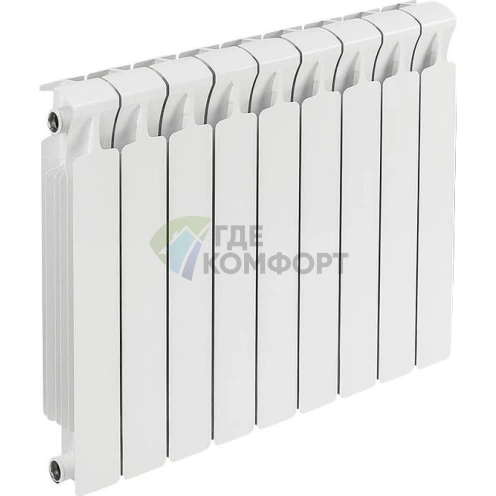

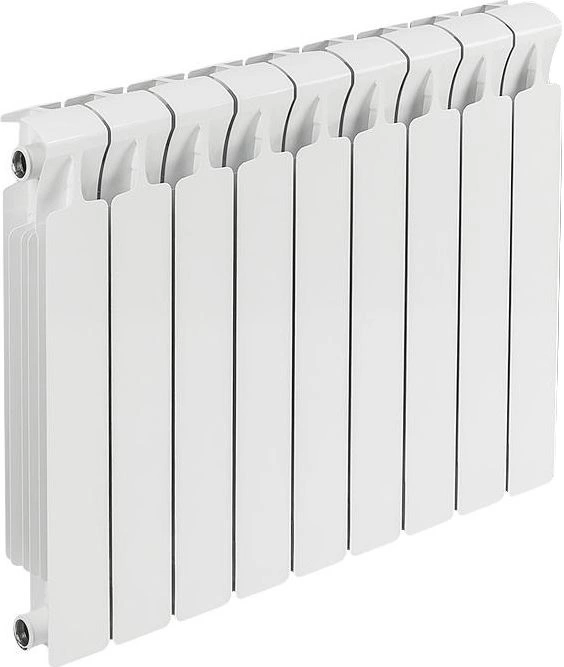

Биметаллический радиатор MONOLIT – это принципиально новый, запатентованный отопительный прибор компании «РИФАР» с особо высокими техническими характеристиками, отвечающими самым суровым условиям эксплуатации.
Внешне похожий на обычные биметаллические и алюминиевые секционные радиаторы, радиатор MONOLIT отличается от них тем, что внутри него теплоноситель движется по стальным каналам, соединенным с помощью уникальной технологии сварки в единую неразборную конструкцию. Благодаря этому в радиаторе MONOLIT в принципе отсутствуют участки, потенциально опасные для возникновения протечек.
Радиаторы MONOLIT обладают исключительной надежностью, а также высокой теплоотдачей, которая достигается за счет развитой геометрии теплопередающих поверхностей из алюминиевого сплава.
Выпускается под заказ с числом секций от 4 до 14.
В стандартном исполнении допускается использование антифризов для систем отопления в соответствии с инструкцией их производителя по применению и обращению.

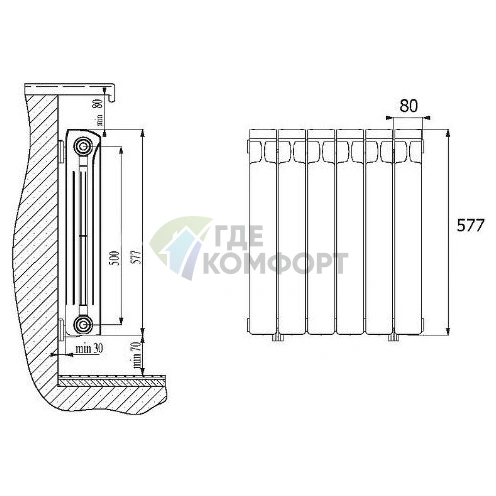

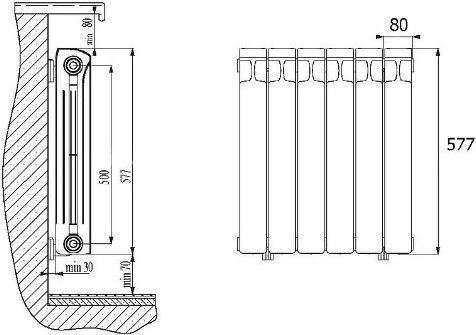

Технические характеристики одной секции
| Модель радиатора | Габаритные размеры, мм | Номинальный тепловой поток, Вт | Объем теплоносителя, л | Масса, кг | ||
| высота | ширина | глубина | ||||
| RIFAR MONOLIT 500 VENTIL | 577 | 80 | 100 | 196 | 0,20 | 2,10 |
| RIFAR MONOLIT 350 VENTIL | 425 | 80 | 100 | 138 | 0,18 | 1,45 |

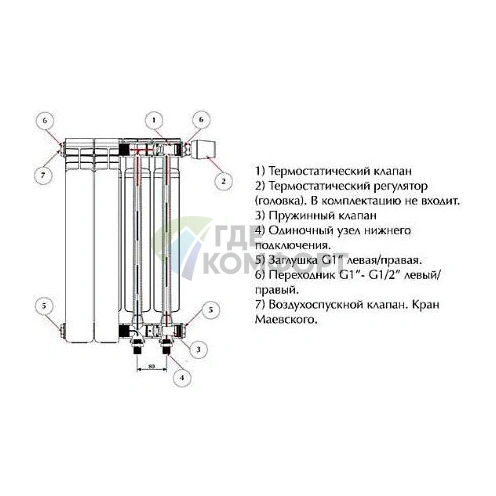

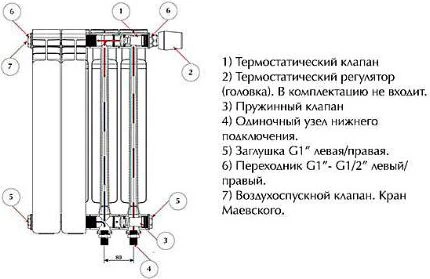

Схема движения теплоносителя в радиаторе RIFAR MONOLIT VENTIL приведена на рисунке.

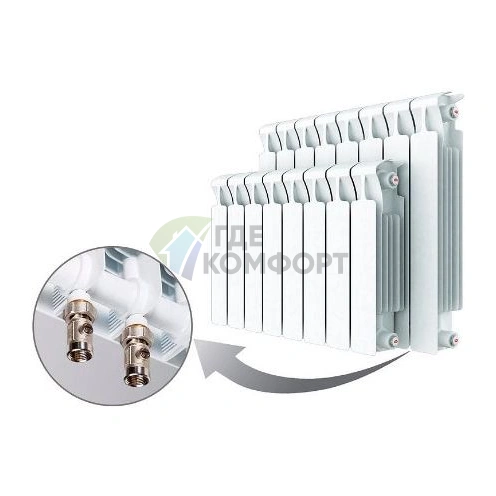

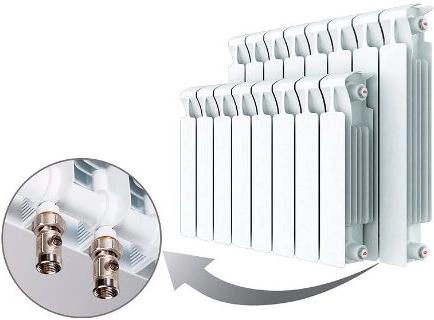

В комплектацию радиатора с нижним подключением RIFAR MONOLIT VENTIL входят:
- термостатический клапан,
- верхний распределитель потока,
- разделительная перегородка в нижнем коллекторе,
- воздуховыпускной клапан (кран Маевского),
- заглушки,
- редукционные ниппели.
Установочные кронштейны, термостатический регулятор, узел нижнего подключения в комплектацию не входят и приобретаются отдельно.
Размер наружной присоединительной резьбы редукционных ниппелей - G3/4”. Тип герметизации соединения – евроконус с прокладкой типа O-ring. Редукционные ниппели приварены к радиатору контактно-стыковой сваркой. Для подключения радиатора к системе отопления рекомендуется использовать прямой или угловой узлы нижнего подключения RIFAR.
