Alum VENTIL
Специально для нижнего подключения разработано конструктивное исполнение алюминиевых и биметаллических радиаторов. Такое исполнение имеет обозначение VENTIL. В зависимости от выбранной модели после сборки радиатор сохраняет все ее теплотехнические и эксплуатационные характеристики. При разработке проекта системы отопления необходимо учесть гидравлические особенности узла нижнего подключения и термостатического клапана согласно оговоренной комплектации.

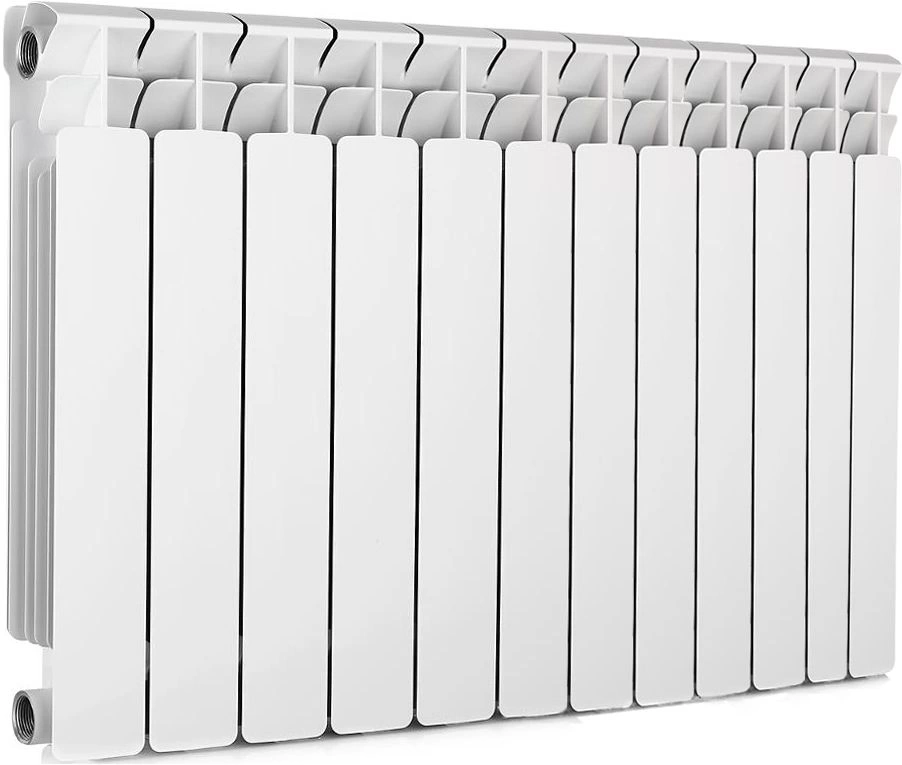

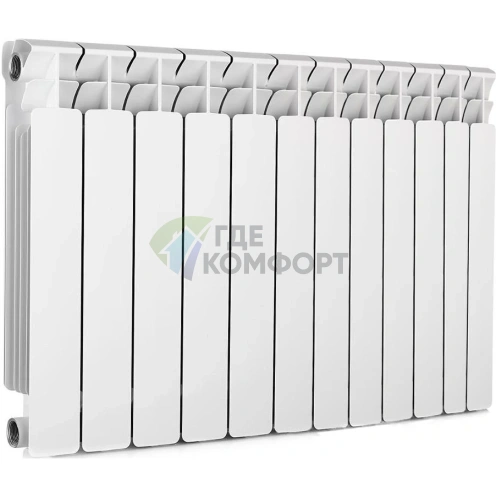

Алюминиевый радиатор RIFAR Alum создан для применения как в системах отопления, сконструированных по классической схеме с боковым подключением радиаторов, так и в системах отопления, имеющих лучевую разводку с радиаторами, подключенными снизу. Главное отличие от прочих алюминиевых радиаторов заключается в конструкции и геометрии вертикального канала секции. Кроме того, технологическое отверстие в нижней части каждой секции радиатора герметизируют без использования сварки. Для этого используют мембрану из EPDM и специальную заглушку. Мембрана предотвращает контакт теплоносителя с донной частью радиатора и обеспечивает повышение коррозионной стойкости соединения и надежности отопительного прибора в целом.
В числе прочих конструктивных преимуществ, свойственных этим алюминиевым радиаторам, следует отметить уникальный способ герметизации межсекционного соединения, существенно повышающий надежность отопительного прибора. Надежность межсекционного соединения достигается за счет фрезерования торца коллектора под прокладку типа O-ring из материала EPDM. Такая технология сборки радиатора из секций обеспечивает герметичность межсекционного стыка за счет образования замкового соединения. Это соединение существенно надежнее обычного соединения коллекторов с использованием плоской прокладки, которое применяют в обычных алюминиевых секционных радиаторах.
Этот радиатор – один из самых надежных и мощных среди алюминиевых радиаторов. Наличие моделей RIFAR Alum с межосевыми расстояниями 500, 350 и 200 мм позволяет выдержать единый стиль в помещениях с различными ограничениями по высоте в местах установки отопительных приборов. Преимуществом модели RIFAR Alum 200 является закрытая задняя поверхность секции, что позволяет использовать прибор в сочетании с панорамным остеклением окон.
Геометрия вертикального канала обеспечивает высокое рабочее давление до 20 атм и низкое гидравлическое сопротивление движению теплоносителя, а также уменьшение образования отложений на внутренних стенках каналов и коллекторов. Допускается использование антифризов для систем отопления в соответствии с инструкцией их производителя по применению и обращению.
Радиаторы RIFAR Alum VENTIL выпускаются под заказ с числом секций от 4 до 14.
Технические характеристики одной секции
| Модель радиатора | Габаритные размеры, мм | Номинальный тепловой поток, Вт | Объем теплоносителя, л | Масса, кг | ||
| высота | ширина | глубина | ||||
| Rifar Alum 500 VENTIL | 565 | 81 | 90 | 186 | 0,27 | 1,42 |
| Rifar Alum 350 VENTIL | 415 | 81 | 90 | 137 | 0,19 | 1,00 |
| Rifar Alum 200 VENTIL | 265 | 81 | 90 | 99 | 0,16 | 0,72 |
Схема движения теплоносителя в радиаторе RIFAR Alum VENTIL приведена на рисунке.
Радиаторы RIFAR Alum VENTIL, предназначенные для нижнего подключения, комплектуются термостатическим клапаном (1), верхним распределителем потока (2), разделительной перегородкой (3) в нижнем коллекторе, воздухоспускным клапаном (краном Маевского) (4), переходниками (5), заглушками (6), редукционными ниппелями (7). Установочные кронштейны, термостатический регулятор (8) и узел нижнего подключения (4) в комплектацию не входят и приобретаются отдельно.
Размер наружной присоединительной резьбы редукционных ниппелей - G3/4”. Тип герметизации соединения – евроконус с прокладкой типа O-ring. Редукционные ниппели приварены к радиатору контактно-стыковой сваркой. Для подключения радиатора к системе отопления рекомендуется использовать прямой или угловой узлы нижнего подключения (4) RIFAR.
