Переходник 1 1/4x3/4 ВН (латунный) TIM (ТИМ)
Переходник 1 1/4 x 3/4 ВН TIM: все модификации

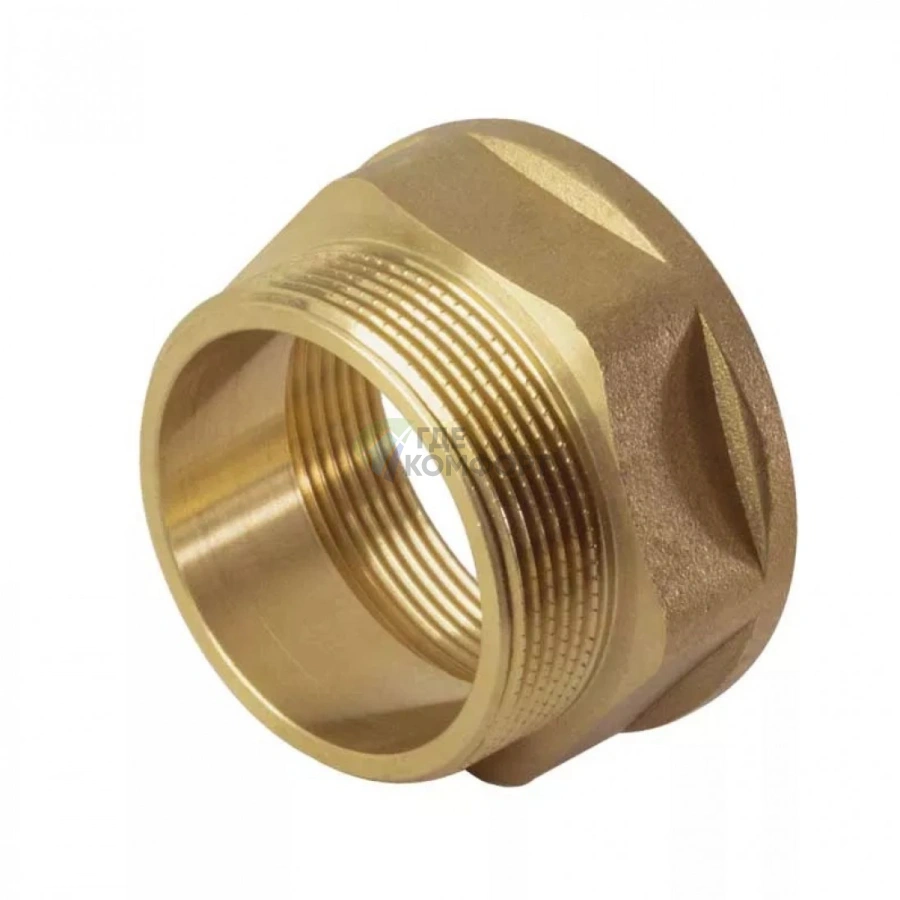

Латунный переходник для соединения трубопроводной арматуры с разным диаметром резьбы. Незаменим при монтаже сантехнических систем, подключении оборудования или замене участков труб, где требуется переход с размера 1 1/4 дюйма на 3/4 дюйма.
Модификации переходника 1 1/4 x 3/4 ВН
Производитель ТИМ предлагает несколько вариантов исполнения данного фитинга, различающихся типом наружной резьбы. Все модели выполнены из качественной латуни марки CW617N и совместимы со стальными, полимерными и металлопластиковыми трубопроводами.
Таблица модификаций TIM
| Модель | Наружная резьба (3/4") | Особенности применения |
|---|---|---|
| TIM 1 1/4 x 3/4 ВН-ВН | Цилиндрическая (ВН) | Стандартное соединение. Для герметизации требуется уплотнитель (лента, нить, паста). |
| TIM 1 1/4 x 3/4 ВН-КГ | Коническая (КГ) | Повышенная герметичность соединения. Может использоваться без уплотнителя на сгонах за счет деформации резьбы. |
Расшифровка маркировки переходника
Маркировка изделия прямо указывает на его параметры:
- 1 1/4 – внутренняя резьба (внутренний диаметр присоединения), дюймы.
- x 3/4 – наружная резьба, дюймы.
- ВН – внутренняя резьба цилиндрическая (по ГОСТу 6357-81).
- Последние буквы (ВН или КГ) обозначают тип наружной резьбы.
Ключевые технические различия
Основное различие между модификациями — в профиле и назначении наружной резьбы.
- Версия ВН-ВН имеет цилиндрическую резьбу с обоих сторон. Это универсальное решение для большинства разъемных соединений с обязательным использованием уплотнительных материалов.
- Версия ВН-КГ оснащена наружной конической резьбой (3/4" КГ). Такая резьба создает более надежное металл-металл соединение, менее подверженное протечкам при перепадах температур и вибрации.
Какую модификацию выбрать?
Рекомендации по выбору основаны на типе собираемого соединения:
- Выберите TIM 1 1/4 x 3/4 ВН-ВН, если вы подключаетесь к стандартным фитингам или оборудованию с внутренней цилиндрической резьбой. Это базовый вариант для систем водоснабжения и отопления.
- Выберите TIM 1 1/4 x 3/4 ВН-КГ для ответственных соединений, где критична максимальная герметичность. Например, для подключения к котлам, коллекторам или в местах, где сложно контролировать качество уплотнения.
Общая совместимость и характеристики
Для всех версий переходников актуальны следующие параметры:
- Материал: латунь. Устойчива к коррозии и гидроударам.
- Рабочая среда: вода, пар, неагрессивные жидкости.
- Температура среды: до +110°C.
- Давление: до 16 Бар.
- Стандарт: изготовлен согласно ГОСТ. Резьба чистая и точная, что обеспечивает легкий монтаж.
Техническое резюме линейки
Латунный переходник TIM 1 1/4 x 3/4 – это надежный адаптер для перехода между размерами труб. Линейка включает две основные модификации, отличающиеся типом наружной резьбы: универсальную цилиндрическую (ВН) и более герметичную коническую (КГ). Прочный латунный корпус гарантирует долгий срок службы в системах ГВС, отопления и водоподготовки. Выбор конкретной модели зависит от типа ответной резьбы и требований к надежности соединения в вашей инженерной системе.
