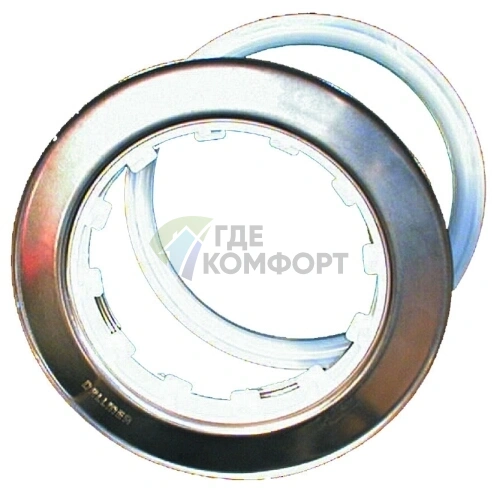

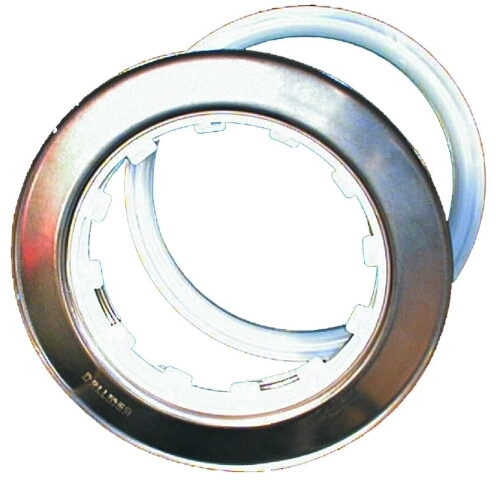

Обжимной фланец HL84.0 с дренажным кольцом

Обжимной фланец HL84.0 с дренажным кольцом: технический анализ

Данная модель представляет собой специализированный соединительный элемент, разработанный для создания надежных разъемных соединений в напорных трубопроводных системах. Его конструктивная особенность — встроенный дренажный канал — решает ключевую задачу контроля герметичности в полевых условиях.

Конструкция и компоновка узла

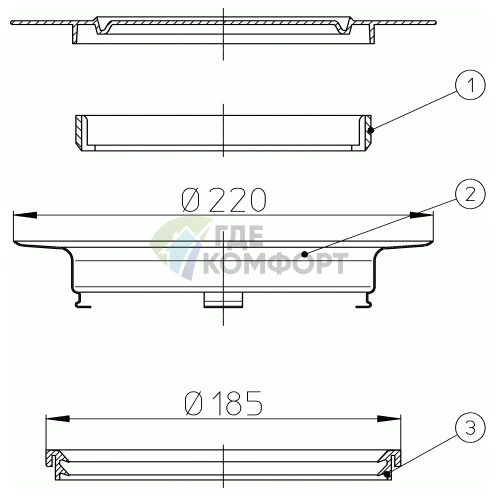

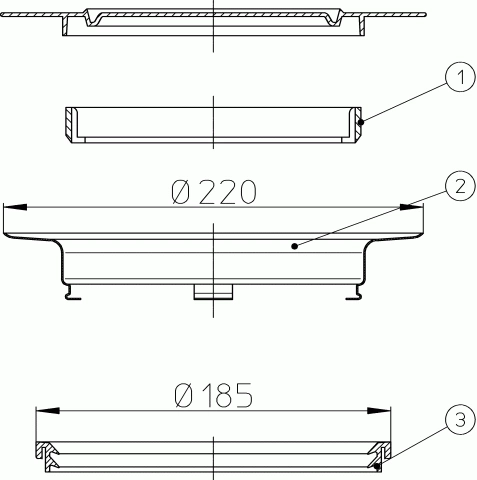

Фланец HL84.0 выполнен как цельный корпус с интегрированной канавкой для монтажа уплотнительного кольца и сквозными пазами под обжимные болты. Дренажное кольцо расположено по внешнему периметру контактной зоны, что позволяет визуально или тактильно обнаружить микропротечку из основного уплотнения до момента полного нарушения герметичности стыка.

Ключевые узлы и принцип работы

• Обжимной механизм: Равномерное стягивание болтов создает радиальное давление, обеспечивая плотный прижим трубы к уплотнителю.
• Дренажный контур: Кольцевая полость служит буферной зоной. При износе основного уплотнения рабочая среда сначала попадает в этот контур, сигнализируя о необходимости планового обслуживания.
• Уплотнительное кольцо: Изготовлено из EPDM или NBR, устойчиво к деформации и компенсирует микронные неровности поверхности трубы.

Материалы исполнения и ресурс

Корпус фланца отливается из алюминиевого сплава A356 с порошковым покрытием для защиты от коррозии. Крепежные элементы — оцинкованная сталь класса прочности 8.8. Ресурс соединения составляет не менее 5000 циклов затяжки-растяжки при сохранении номинального давления. Срок службы уплотнений превышает 10 лет в системах с водой и нейтральными средами.

Техническое резюме

Обжимной фланец HL84.0 с дренажным кольцом — это инженерное решение для ответственных участков трубопровода, где критична профилактика аварийных протечек. Конструкция с системой ранней диагностики состояния уплотнения повышает общую безопасность и предсказуемость обслуживания гидравлических и сантехнических магистралей.
