Муфта с наружной резьбой 25x3/4 ПНД Политэк: технический анализ

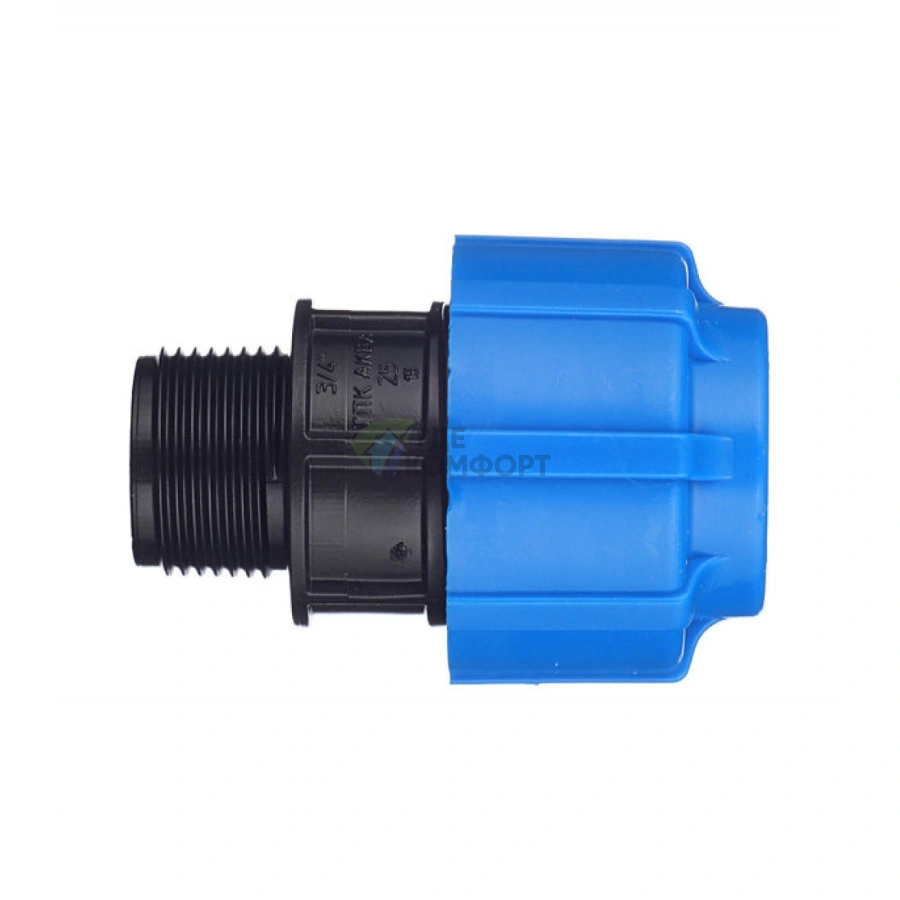

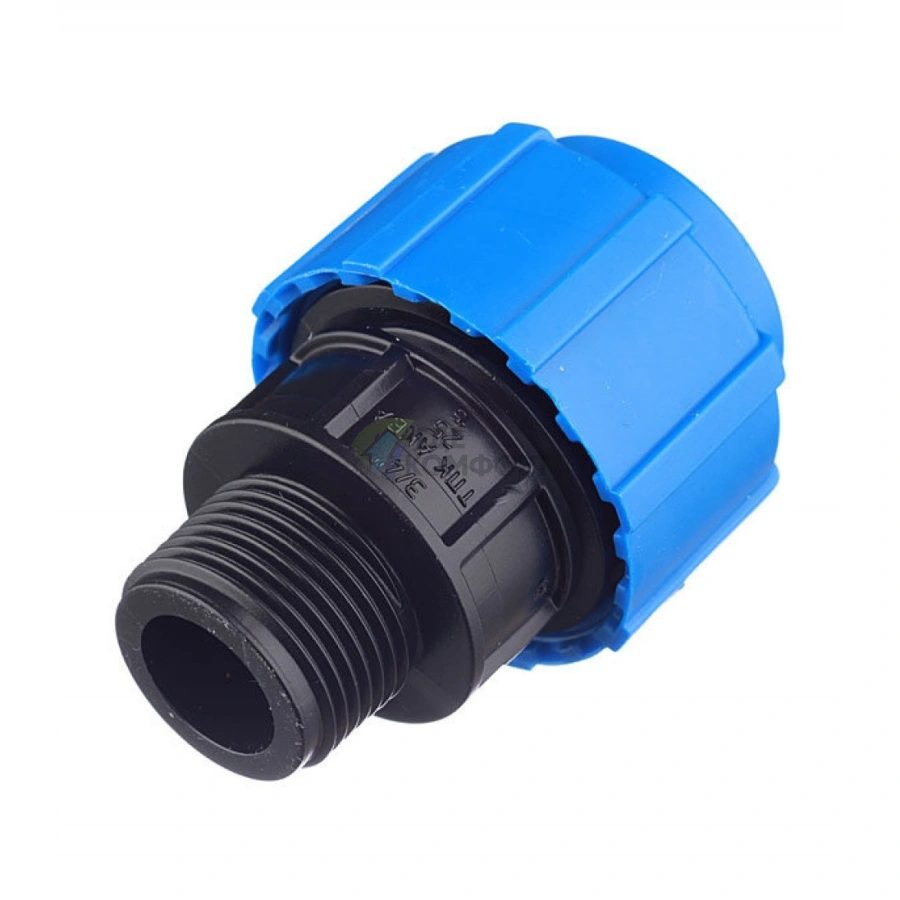

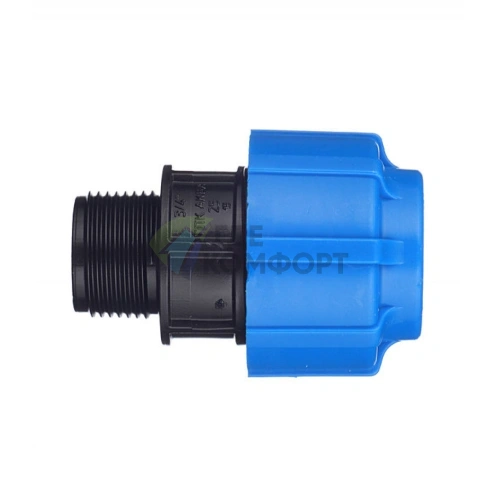

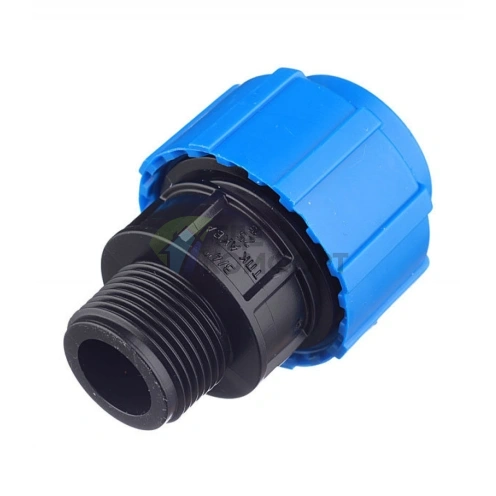

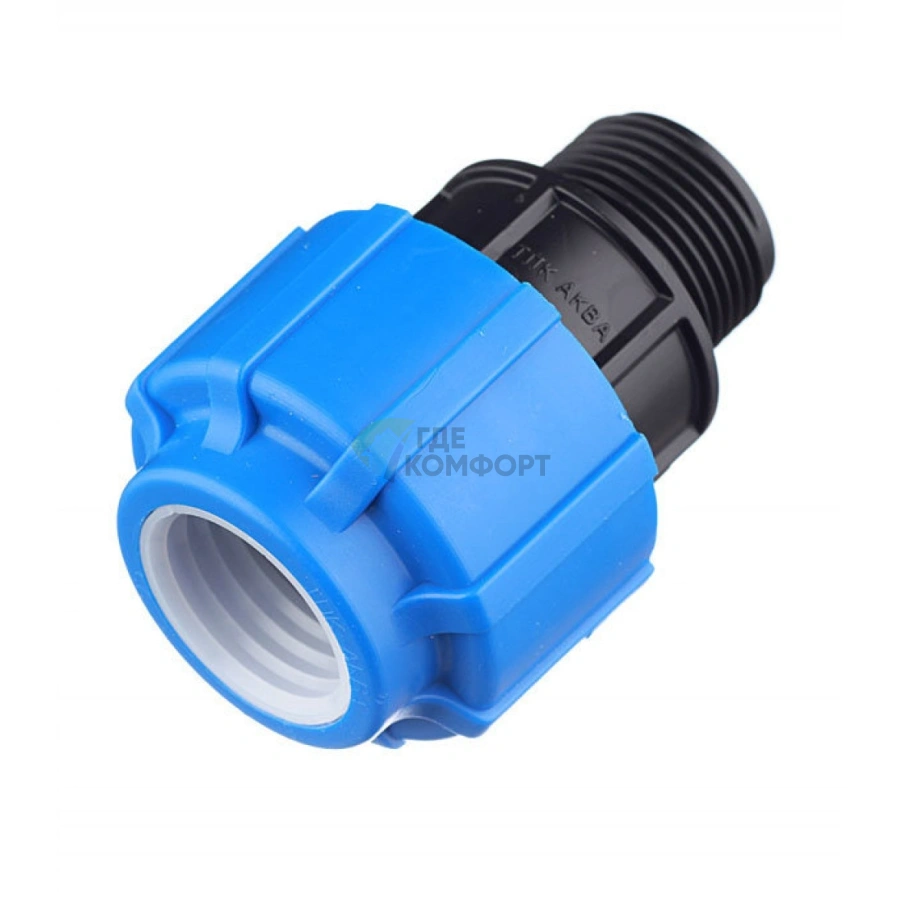

Данная компрессионная муфта предназначена для создания герметичного и долговечного перехода с полиэтиленовой трубы диаметром 25 мм на стационарную арматуру с резьбой 3/4". Это оптимальное решение для монтажа ответвлений в системах холодного водоснабжения, полива и технологических линиях.
Конструкция и внутренняя компоновка
Устройство построено по классической для обжимных фитингов схеме, обеспечивающей монтаж без специального инструмента. В литом корпусе интегрирован резьбовой патрубок, а с противоположной стороны расположен узел компрессионного зажима для трубы ПНД.
Ключевые узлы и элементы
- Резьбовой штуцер: Наружная трубная резьба 3/4" (G3/4") выполнена с высокой точностью шага, что гарантирует плотное накручивание на кран, счетчик или другую арматуру с использованием стандартного уплотнителя.

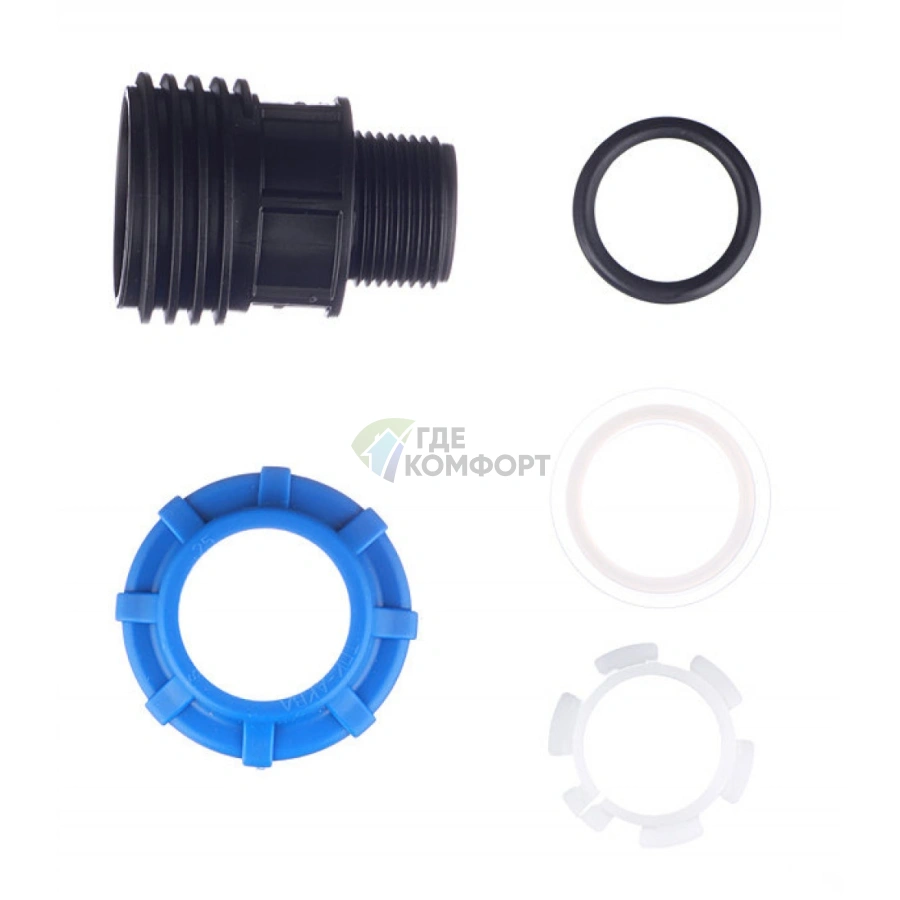

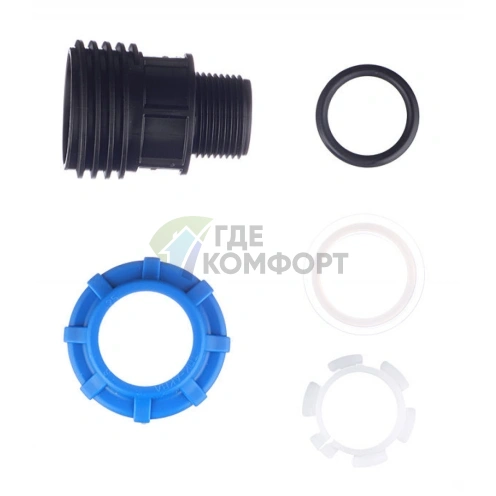

- Обжимной узел: Включает зажимную гайку, разрезное цанговое кольцо и резиновое уплотнение. При закручивании гайки кольцо равномерно обжимает трубу, предотвращая ее случайное выдергивание.
- Уплотнительное кольцо EPDM: Установлено в коническом посадочном месте, создает надежный барьер против протечек, устойчиво к старению.
Принцип работы и монтажа
Соединение формируется за счет механического обжатия. При затяжке гайки цанговое кольцо фиксирует трубу, а уплотнительное кольцо деформируется, заполняя все микрополости. Это создает двойную защиту от протечек: на сдвиг и на герметичность.
Материалы исполнения критических деталей
- Корпус и гайка: Изготовлены из первичного ПНД (полиэтилена низкого давления) марки ПЭ 100, что обеспечивает химическую инертность и стойкость к растрескиванию.
- Уплотнитель: Синтетический каучук EPDM, рассчитанный на контакт с питьевой водой и сохранение эластичности в температурном диапазоне эксплуатации.
Ресурсные и эксплуатационные показатели
Конструкция рассчитана на длительный срок службы в стационарных системах:
- Номинальное рабочее давление: до 10 атм (1 МПа).
- Пиковое (испытательное) давление: 16 атм.
- Диапазон рабочих температур: от 0°C до +40°C для транспортировки холодной воды.
- Срок службы при соблюдении условий: не менее 50 лет.
- Возможность демонтажа и повторного монтажа (до 5 циклов) без замены уплотнителя.
Техническое резюме
Муфта Политэк 25x3/4 - это практичный и надежный фитинг для быстрого создания разъемного соединения. Литая конструкция из коррозионностойкого ПНД, точная резьба и эффективный обжимной узел делают ее предсказуемым решением для монтажников. Изделие соответствует требованиям для систем питьевого водоснабжения и обеспечивает стабильность соединения на всем протяжении службы трубопровода.
