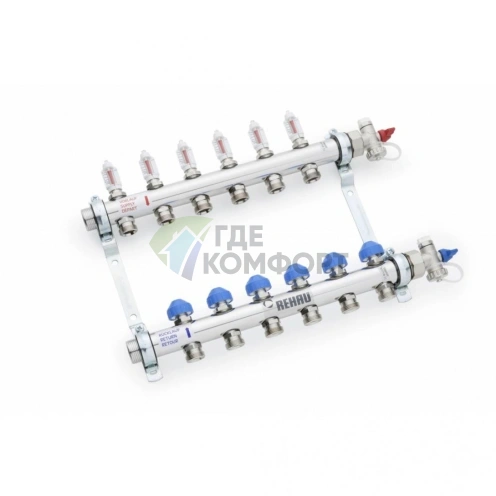

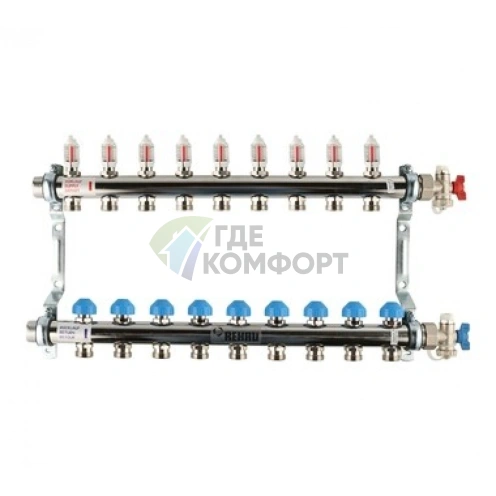

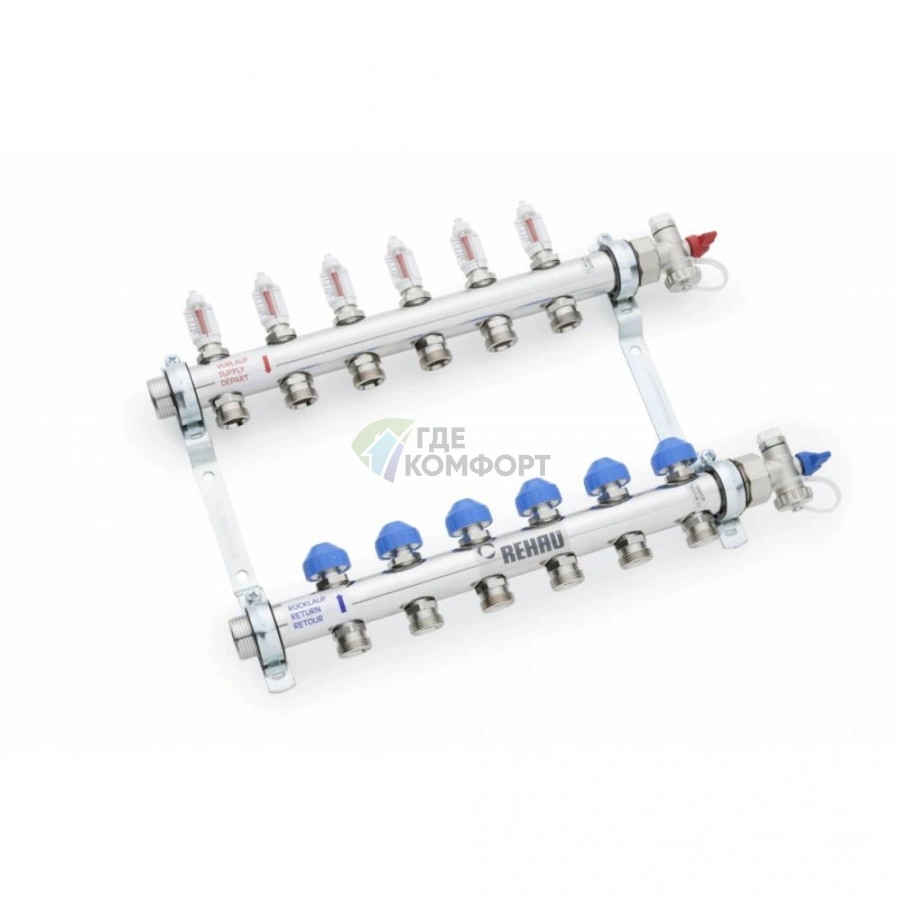

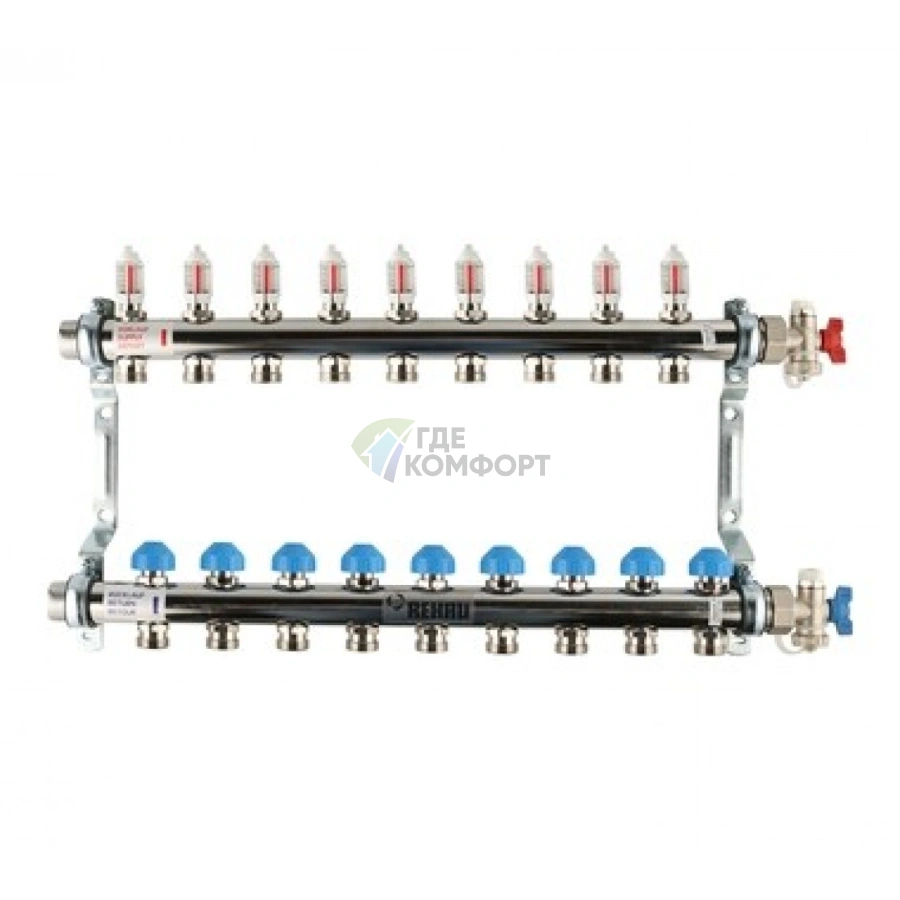

Коллекторная группа REHAU HKV-D на 9 выходов (РЕХАУ - 12080911002)1x3/4ЕК из нержавеющей стали с регулирующими и термостатическими вентилями и расходомерами
Коллекторная группа REHAU HKV-D на 9 выходов: технический анализ
Коллектор REHAU HKV-D 1x3/4"ЕК (артикул 12080911002) — это инженерный узел для профессиональной лучевой разводки систем водяного отопления и тёплого пола. Его конструкция создана для точного распределения и регулирования потоков теплоносителя по отдельным контурам.
Конструкция и компоновка

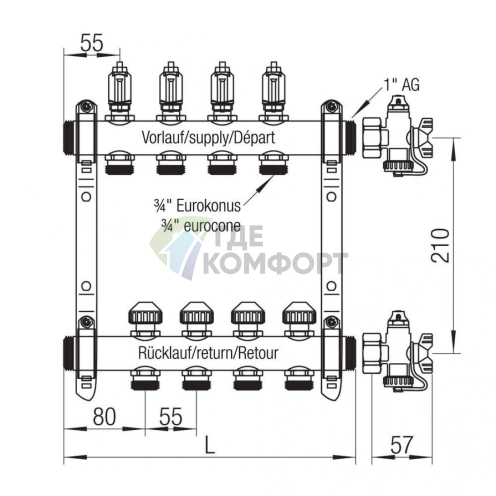

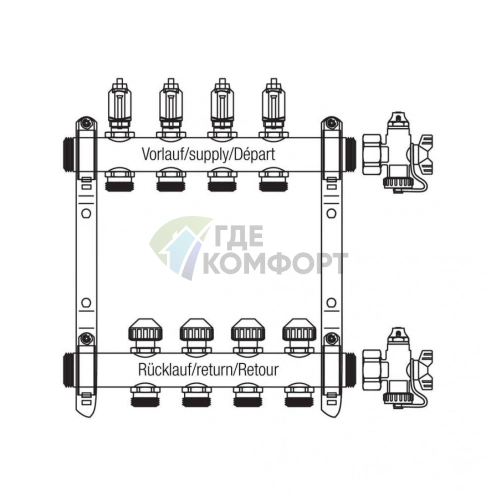

Группа представляет собой моноблочный коллектор из нержавеющей стали AISI 304 (подача + возврат), оснащённый 9 выходами с шагом 50 мм. Компактная и жёсткая конструкция минимизирует риски протечек и упрощает монтаж в коллекторный шкаф.
Устройство ключевых узлов
- Регулирующие вентили на обратке: позволяют плавно ограничивать или полностью перекрывать поток в каждом контуре для ручной балансировки системы.
- Термостатические вентили RTL на подаче: автоматически поддерживают заданную температуру в петлях тёплого пола без использования смесительных узлов.
- Прозрачные расходомеры (ротаметры): визуальный контроль расхода теплоносителя в каждом контуре для точной гидравлической настройки и диагностики.
- Автоматические воздухоотводчики: встроены в торцы коллекторов для удаления воздушных пробок, повышая эффективность работы контуров.
Принцип работы и материалы
Узел работает как распределительный гидравлический гребёнка. Подающий коллектор с термоголовками регулирует температуру, а обратный — с ручными вентилями и ротаметрами обеспечивает балансировку расходов. Критические элементы — коллекторные блоки, штоки и пружины клапанов — выполнены из коррозионностойкой нержавеющей стали, что гарантирует долговечность в контакте с водой и исключает образование ржавчины.
Ресурсные показатели и надёжность
- Рабочее давление: до 6 бар.
- Рабочая температура: до 100°C.
- Ресурс регулирующих клапанов: рассчитан на не менее 10 000 циклов регулировки/перекрытия.
- Материал коллектора обеспечивает срок службы, сопоставимый со сроком эксплуатации самой системы отопления.
Техническое резюме
Коллекторная группа REHAU HKV-D — это полностью готовое к монтажу решение для ответвлённой разводки. Наличие термостатических и регулирующих вентилей в одном блоке экономит время на сборку и обеспечивает точный контроль климата. Прочный корпус из нержавеющей стали и оснащение воздухоотводчиками делают этот коллектор надежным выбором для стабильной работы системы отопления на годы вперёд.
