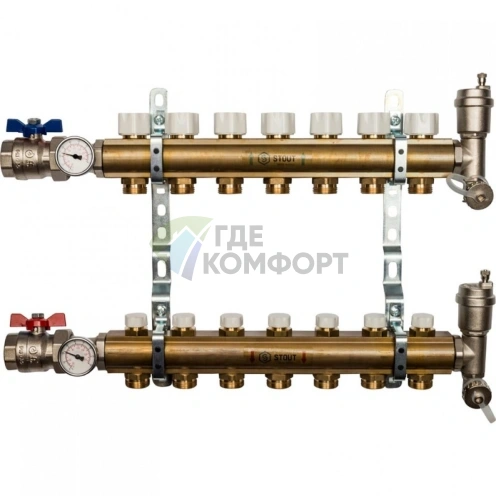

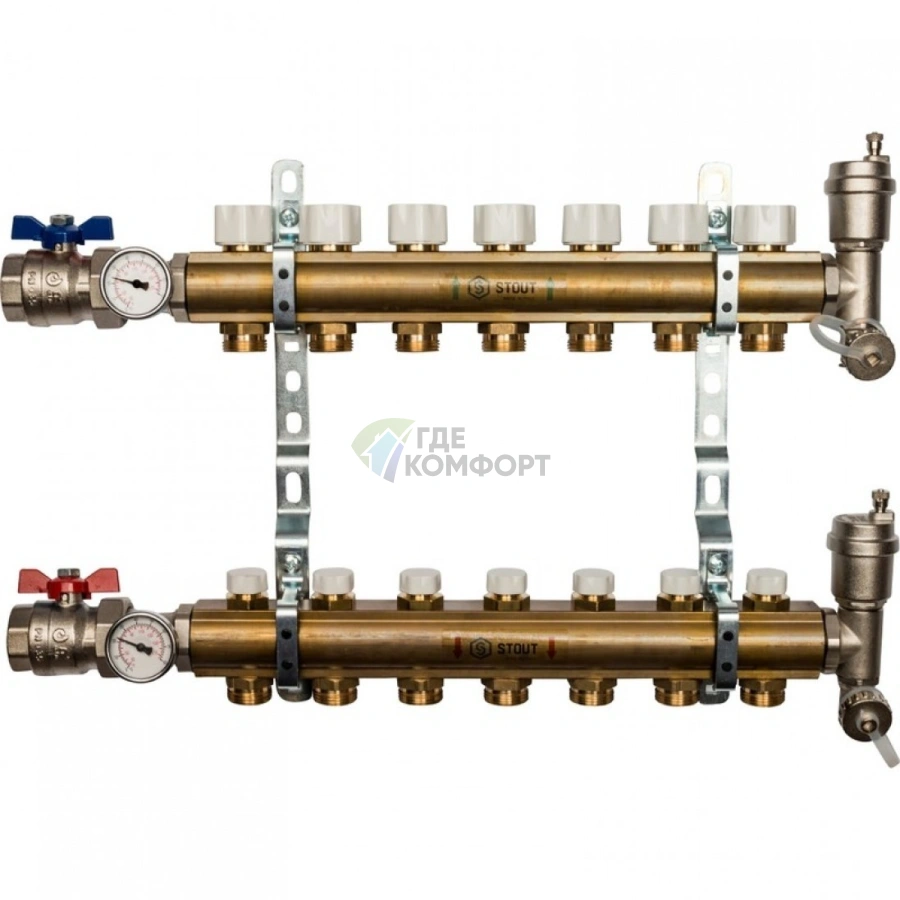

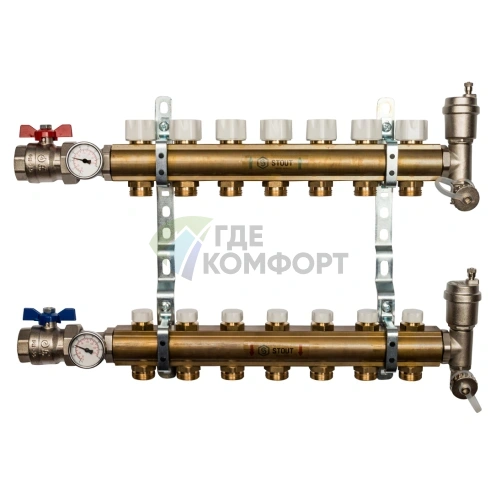

Коллекторная группа из латуни без расходомеров на 7 выходов STOUT
Коллекторная группа STOUT на 7 выходов: все модификации

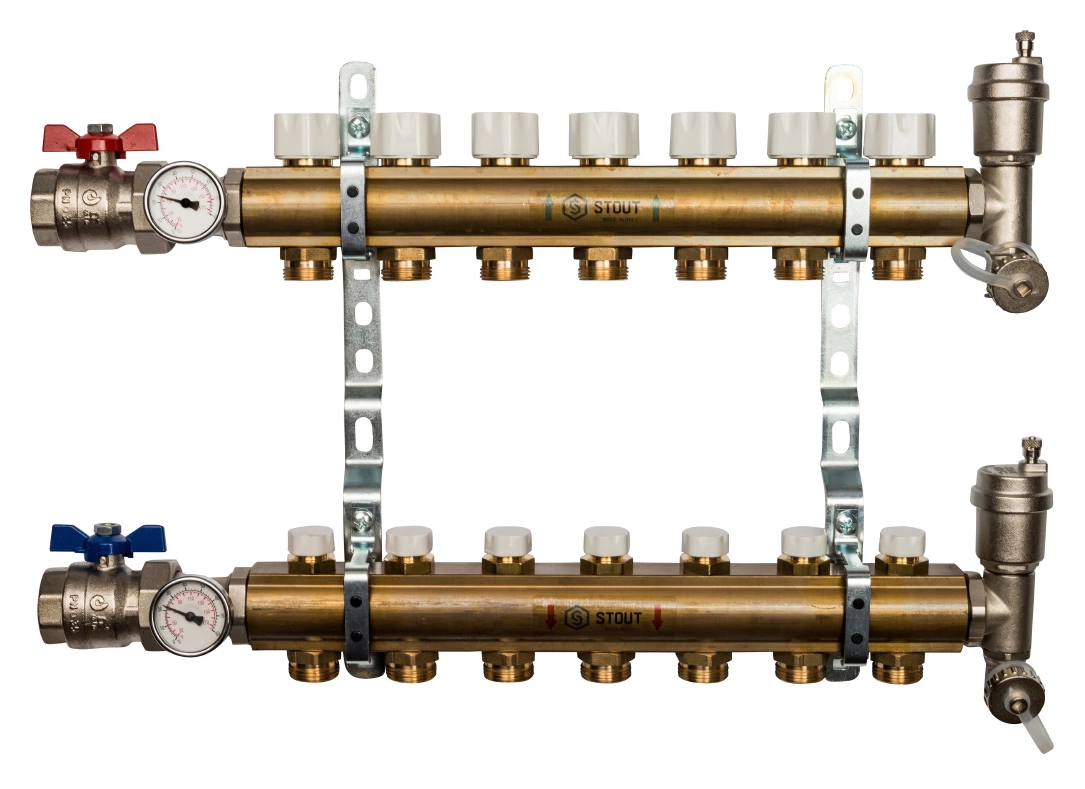

Латунная коллекторная группа STOUT SCG-0107-xxx - это базовая и надежная запорная арматура для лучевой разводки инженерных систем. Она предназначена для эффективного распределения теплоносителя по нескольким контурам отопления или водоснабжения. В линейке представлены модели с ручными балансировочными клапанами или шаровыми кранами, что позволяет подобрать решение под конкретные задачи монтажа и регулировки.
Таблица модификаций коллекторной группы
Вся серия SCG-0107 имеет одинаковый корпус из CW617N латуни и наружную резьбу 1" на подаче и обратке. Количество выходов - 7 (1/2"). Отличия заключаются в типе установленной запорной арматуры на каждом отводе.
| Модель | Тип арматуры на выходах | Основная функция |
|---|---|---|
| STOUT SCG-0107-100 | Шаровые краны | Полное открытие/закрытие контура |
| STOUT SCG-0107-200 | Балансировочные клапаны | Точная регулировка расхода в каждом контуре |
Расшифровка маркировки в названии
Код модели содержит всю необходимую информацию:
- SCG - Stout Collector Group (коллекторная группа Stout).
- 01 - количество входов (1 дюйм).
- 07 - количество выходов (1/2 дюйма).
- 100/200 - тип арматуры (краны или регулировочные клапаны).
Ключевые технические различия версий
Выбор между модификациями определяет возможность тонкой настройки системы.
- Версия 100 с шаровыми кранами обеспечивает только два состояния: поток открыт или полностью перекрыт. Это надежное решение для простого отключения контуров.
- Версия 200 с балансировочными клапанами позволяет плавно изменять проток, выполняя гидравлическую балансировку системы. Это необходимо для выравнивания температуры в разных петлях, например, в теплом полу.
Какую коллекторную группу STOUT выбрать
Рекомендации основаны на типе системы, где будет применяться коллектор.
- SCG-0107-200 (с клапанами) - оптимальна для систем водяного теплого пола, где длина петель разная и требуется точная регулировка расхода. Также подходит для радиаторного отопления с разной тепловой нагрузкой на ветки.
- SCG-0107-100 (с кранами) - лучше выбрать для распределения холодной или горячей воды к точкам потребления (смесители, стиральная машина) или для простых радиаторных систем, где балансировка не критична.
Общая совместимость и конструкция
Все модели линейки унифицированы и взаимозаменяемы в части подключения.
- Материал корпуса - латунь CW617N, что гарантирует коррозионную стойкость и длительный срок службы.
- Резьбовые соединения - наружная резьба 1" (вход/выход) и внутренняя 1/2" на отводах.
- Конструкция предусматривает монтаж воздухоотводчика и дренажного крана на торцах гребенки.
- Рабочее давление - до 10 бар, температура - до 120°C.
Техническое резюме по линейке коллекторов STOUT
Коллекторная группа STOUT на 7 выходов - это прочное латунное решение для организации лучевой разводки. Линейка покрывает основные сценарии применения: от простого распределения воды до сложной сбалансированной системы отопления. Выбор между версией с кранами или балансировочными клапанами зависит от требований к регулировке. Надежная резьба и совместимость со стандартными фитингами упрощают монтаж и интеграцию в существующую или новую инженерную сеть.
