Base VENTIL

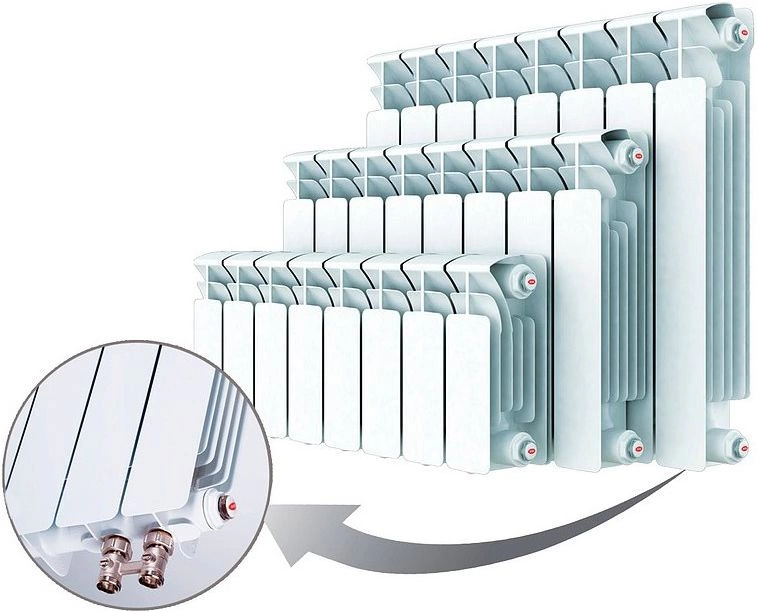

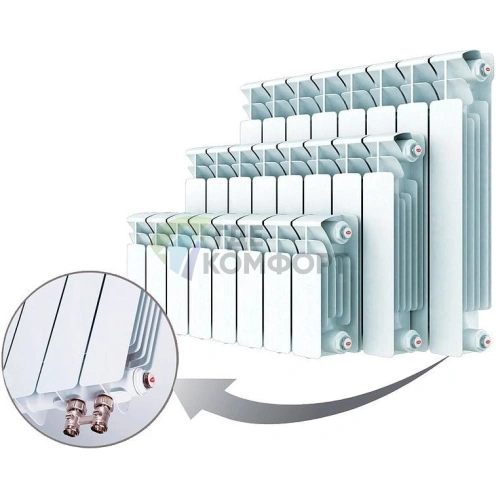

Специально для нижнего подключения разработано конструктивное исполнение алюминиевых и биметаллических радиаторов. Такое исполнение имеет обозначение VENTIL. В зависимости от выбранной модели после сборки радиатор сохраняет все ее теплотехнические и эксплуатационные характеристики. При разработке проекта системы отопления необходимо учесть гидравлические особенности узла нижнего подключения и термостатического клапана согласно оговоренной комплектации.

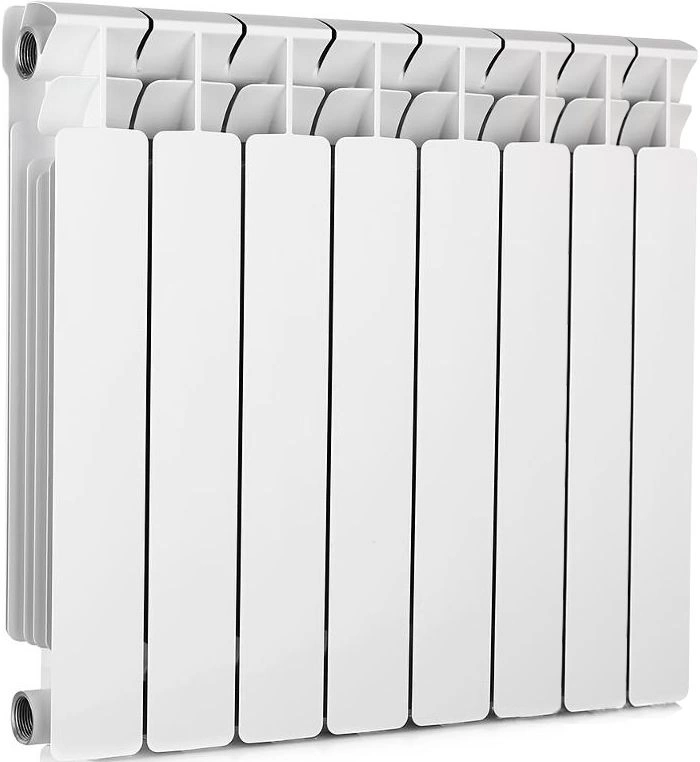

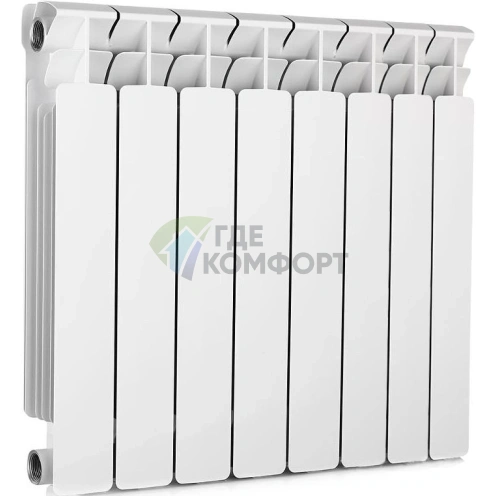

Радиаторы моделей RIFAR Base 500 VENTIL, RIFAR Base 350 VENTIL и RIFAR Base 200 VENTIL предназначены для нижнего подключения к системе отопления. В качестве присоединительной арматуры можно использовать как узел нижнего подключения со стандартным межосевым расстоянием 50 мм, так и одиночные присоединительные вентили с учетом типа и конфигурации системы отопления.
Радиаторы RIFAR Base VENTIL выпускаются под заказ с числом секций от 4 до 14.
В качестве теплоносителя для моделей RIFAR Base VENTIL допускается использование только специально подготовленной воды согласно п. 4.8 СО 153-34.20.501-2003 Правила технической эксплуатации электрических станций и сетей Российской Федерации . Использование антифризов не допускается.
Технические характеристики одной секции

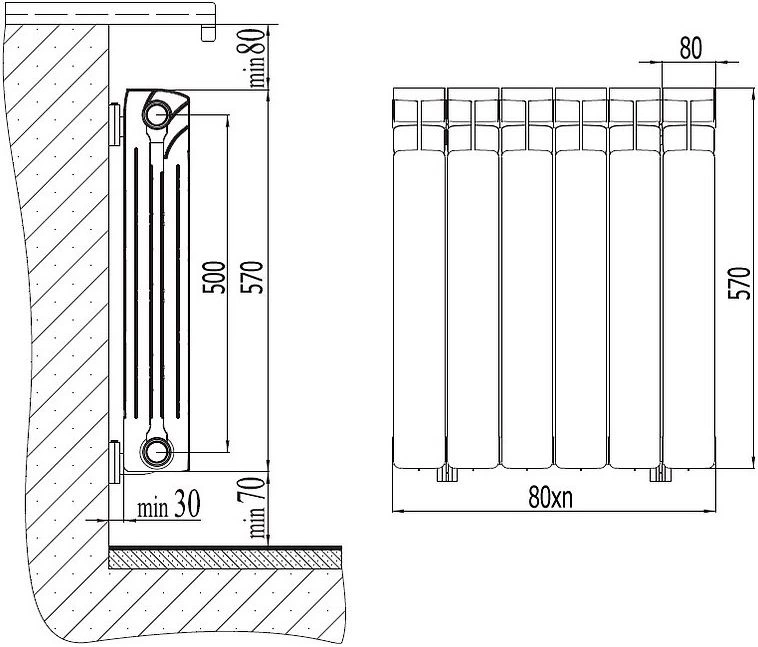

| Модель радиатора | Габаритные размеры, мм | Номинальный тепловой поток, Вт | Объем теплоносителя, л | Масса, кг | ||
| высота | ширина | глубина | ||||

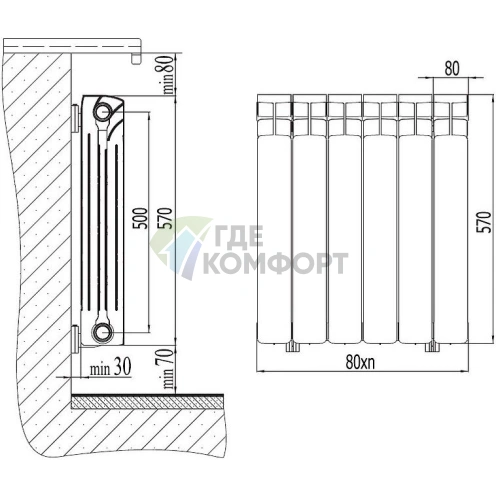

| Rifar Base 500 VENTIL | 570 | 80 | 100 | 197 | 0,20 | 1,84 |
| Rifar Base 350 VENTIL | 415 | 80 | 90 | 139 | 0,18 | 1,25 |
| Rifar Base 200 VENTIL | 261 | 80 | 100 | 100 | 0,16 | 0,90 |

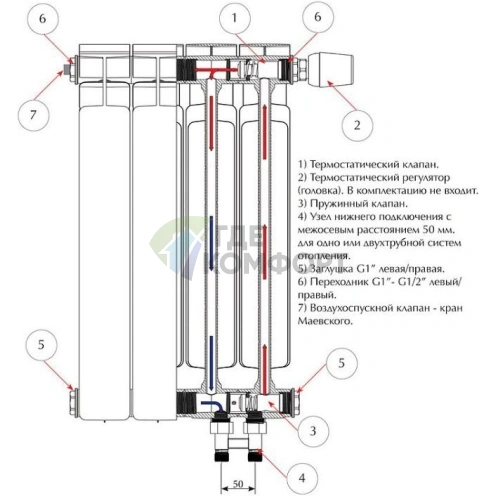

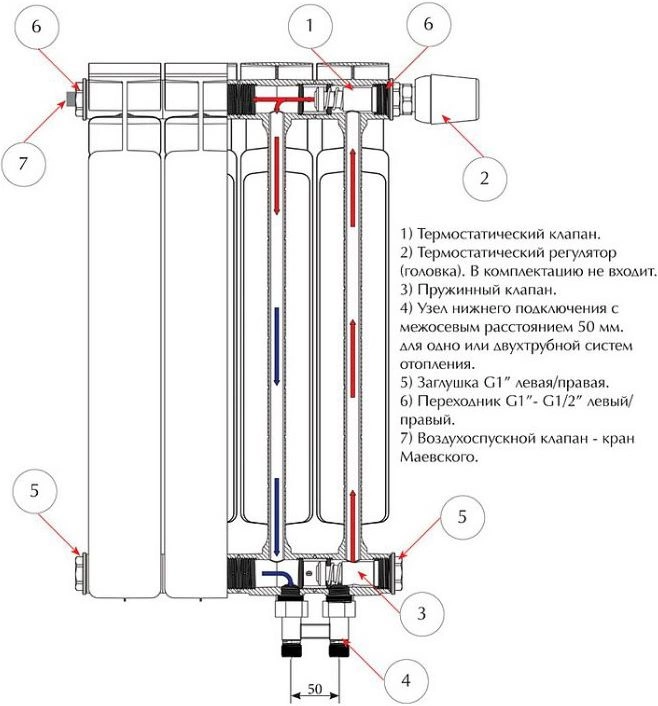

Схема движения теплоносителя в радиаторе RIFAR Base VENTIL приведена на рисунке.

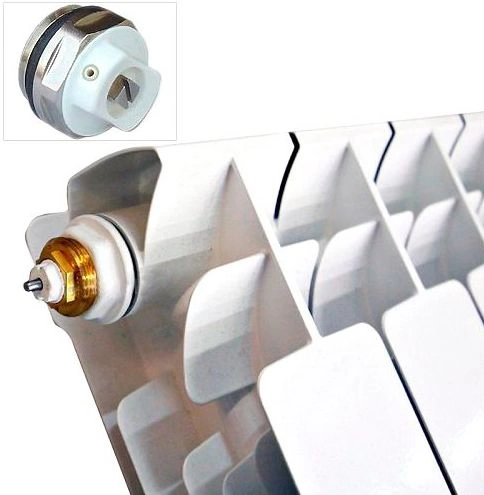

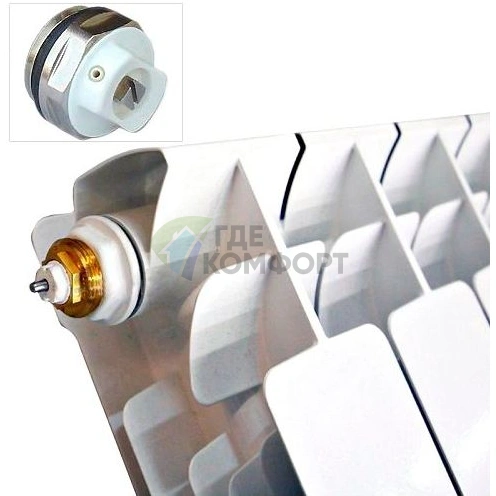

Установочные кронштейны, термостатический регулятор (2), узел нижнего подключения (4) в комплектацию не входят и приобретаются отдельно.

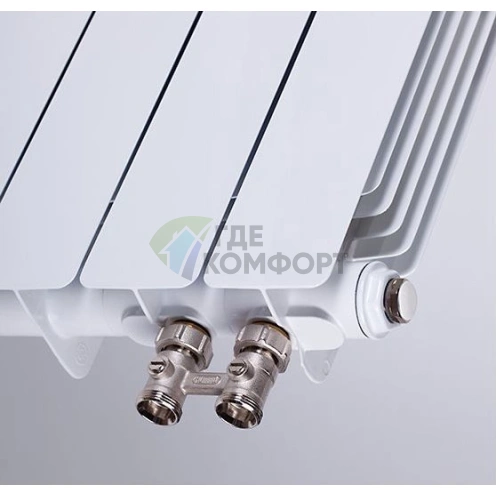

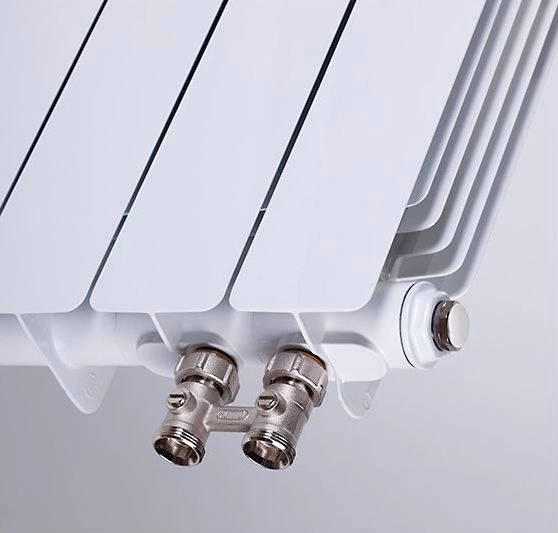

Размер наружной присоединительной резьбы редукционных ниппелей - G3/4 . Тип герметизации соединения евроконус с прокладкой типа O-ring. Редукционные ниппели вкручены в радиатор c заданным моментом затяжки со специальным резьбовым фиксатором. Для подключения радиатора к системе отопления рекомендуется использовать прямой или угловой узлы нижнего подключения (4) RIFAR.
